教程 A6：定义载荷

梁在一边受到持续时间短冲量载荷。无法以数字方式生成理想的冲量力，但必须在离散时间周期内应用，因此必须通过定义表来创建脉冲函数。

1. 在“零件”树中的“子工况 1”下，在“载荷” > “新建”上单击鼠标右键。

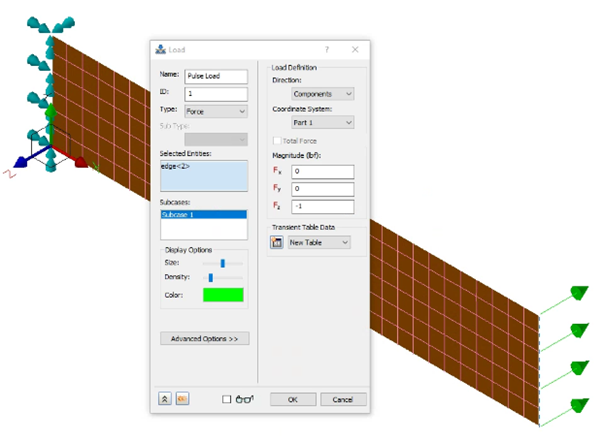

2. 在“载荷”对话框中，将“名称”更改为“脉冲载荷”。从约束边选择梁另一端的短边。

3. 在“数值”下，在“F_z”字段中输入“-1”，并确保在“子工况”下选中“子工况 1”。
4. 在“瞬态表数据”下，单击 按钮。
5. 在“表数据”对话框中，将“名称”更改为“脉冲函数”，并为“类型”选择“载荷比例因子与时间”。

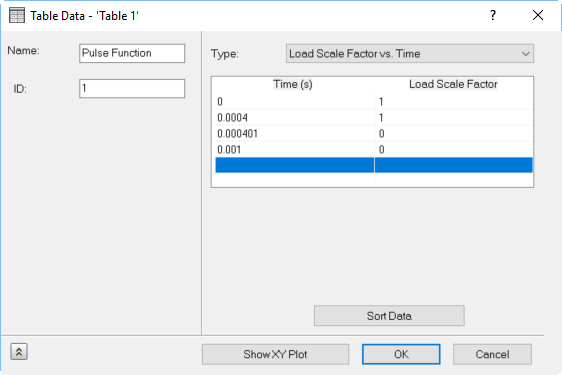

6. 输入如下所示数值。执行此操作的最简单方法是在左上单元中双击，然后输入第一个值，接着使用 Tab 键前进到下一个单元。

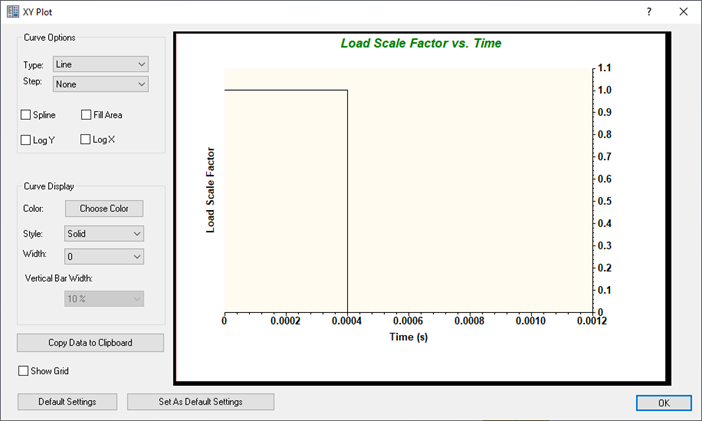

7. 单击“显示 XY 图”，然后应看到下图。

8. 单击“确定”以关闭“表数据”和“载荷”对话框，并定义载荷。
