教程 A7：定义载荷

在以下步骤中，您将创建在一段时间内线性增加的 100 磅载荷。此载荷将应用于“引导链”的内侧前表面。

1. 在“零件”树中的“子工况 1”下，在“载荷” > “新建”上单击鼠标右键。

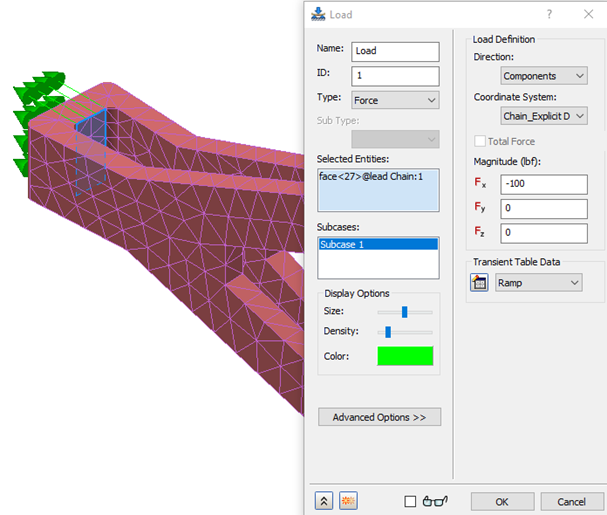

2. 将“名称”更改为“载荷”，然后选择“引导链”前面的内面。

3. 在“数值”下，在“F_x”字段中输入“-100”，并确保在“子工况”下选中“子工况 1”。
4. 在“瞬态表数据”下，单击 按钮。
5. 将表的“名称”更改为“渐变”，并为“类型”选择“载荷比例因子与时间”。

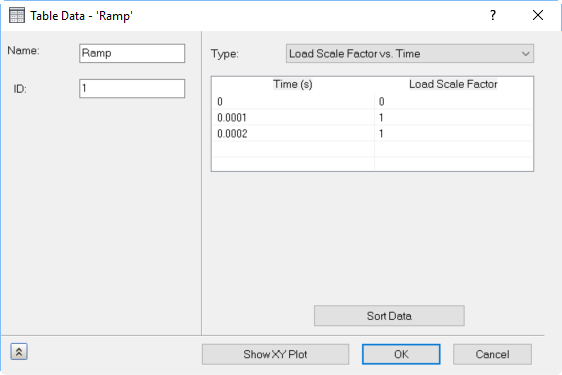

6. 输入如下所示数值。执行此操作的最简单方法是在左上单元中双击，然后输入第一个值，接着使用 Tab 键前进到下一个单元。

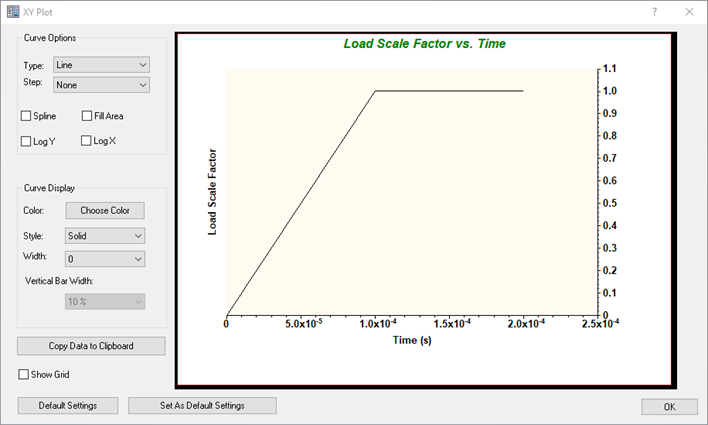

7. 单击“显示 XY 图”，然后应看到下图。

8. 单击“确定”以关闭“表数据”和“载荷”对话框，并定义载荷。
