教程 A10：映射预览

在将纤维方向从 Moldflow 模型映射到结构模型之前，请务必评估这两种网格之间的差异。

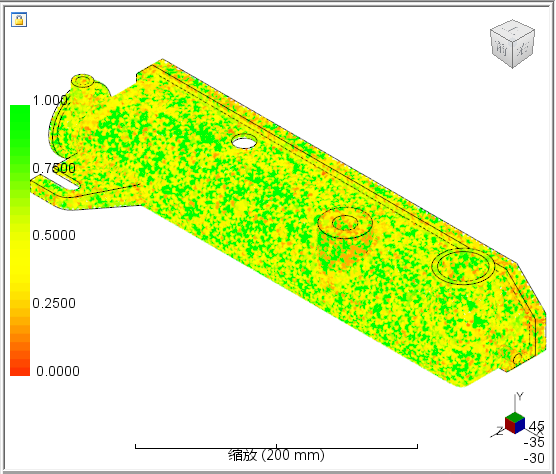

1. 依次单击“主页” > “预览” > “映射匹配性图”。映射匹配性图将提供有关 Moldflow 结果映射到结构模型状况的指示。有关其他详细信息，请参见《 Advanced Material Exchange 用户手册》的映射匹配性部分。


   从上述映射匹配性图中，我们可以看到大多数模型显示为绿色，这表示网格细化的程度足以映射结果。

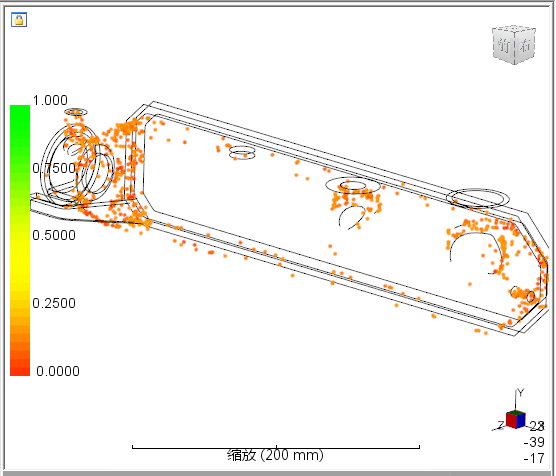

2. 拖动阈值标尺上的箭头来标识可能需要结构网格细化的区域。


   上图显示，大部分可能有问题的区域位于水箱边缘和水箱开口周围。这些是纤维方向迅速变化的位置。若要捕获纤维方向张量的这种迅速变化，需要非常精细的网格。由于我们不希望水箱边缘或开口在结构上很重要，所以我们不会优化网格。

3. 单击“关闭阈值图”以返回到“主页”选项卡。
