教程 B1：定义属性和网格

Autodesk Inventor Nastran 可以访问材料库。

1. 展开“模型”树，然后在“材料”上单击鼠标右键，然后选择“新建”。
2. 在对话框中，单击“选择材料”。

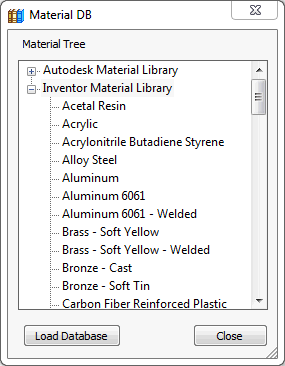

3. “材料数据库”对话框即会使用可用库填充。单击“加载数据库”。
4. 浏览到C:\Program Files\Autodesk\Inventor Nastran 2025\In-CAD\Materials，然后打开“ADSK_materials.nasmat”文件。

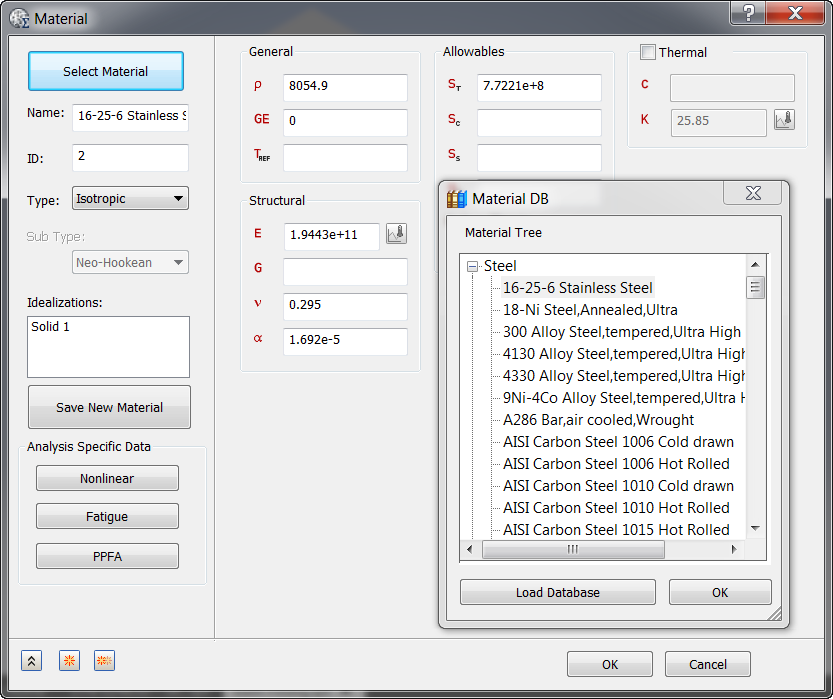

5. 展开“钢”树，然后选择“16-25-6 不锈钢”，如下图所示。

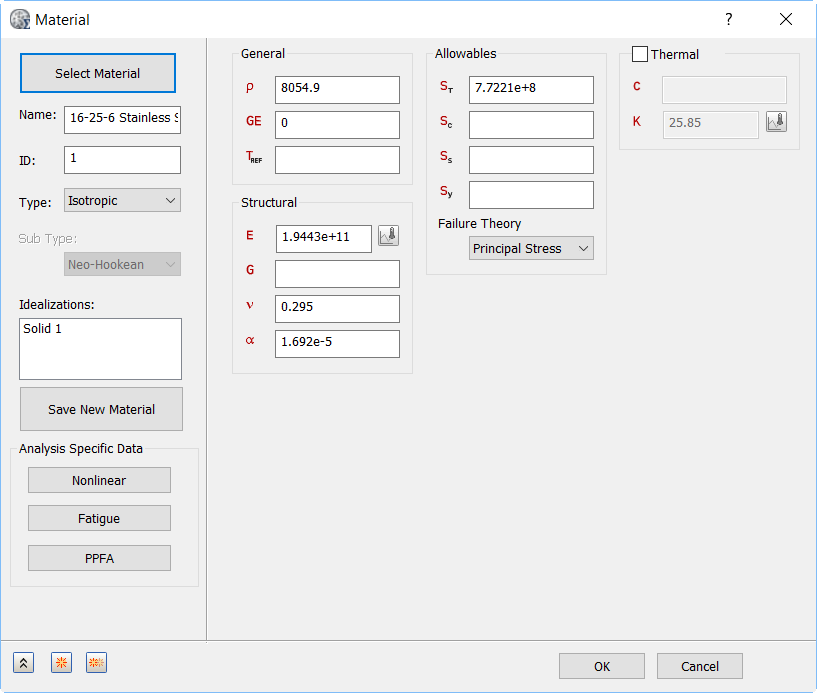

   如果出现如下警告，请将其忽略。



   这是因为如果在“许用值”部分中输入“St”或“Sy”，软件会自动将失效理论分别转换为“主应力”或“von Mises 应力”。

6. 单击“确定”关闭“材料数据库”对话框。
7. 对应的特性会载入到“材料”对话框中的相应字段。



8. 为“Sy”输入“2.5e+008”，然后将“失效理论”设置为“von Mises 应力”。



9. 单击“确定”。
10. “16-25-6 不锈钢”即会添加到“材料”列表中。

    注意：材料库功能：

    • 在 Autodesk Inventor 中，“选择材料”中的载荷材料数据处于选中状态，这将加载 Autodesk Inventor 库。



    • Autodesk Inventor Nastran 可以访问材料库（如 Autodesk Materials 和 Inventor Materials），并支持通过单击“加载数据库”输入任何与 SolidWorks 兼容的材料数据库 (Solidworks materials.sldmat)。
    • 还可以通过可用的材料属性创建自定义材料，并通过单击“保存新材料”，将其作为“materialname.xml”文件保存到自定义材料库。
    • 通过选择 XML 文件类型并浏览到库的位置，可以在以后需要时加载该库。
    • 加载后，该库包含已保存到库中的所有材料。
11. 在“模型”树中的“理想化”下，检查标准类别下是否有任何现有定义，例如“实体”和“壳”。下面所示的“实体 1”是现有定义的一个示例：


    如果有任何现有定义，请在“理想化” > “全部删除”上单击鼠标右键。执行此操作会确保不需要的材料不会出现在零件网格中并参与分析。

12. 在“模型”树中的“理想化”下，在“实体”上单击鼠标右键，然后选择“新建”。

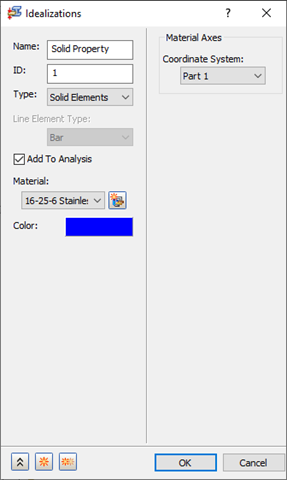

13. 在“理想化”对话框中，为“名称”键入“实体特性”、在“类型”下选择“实体单元”，并确保将“材料”设置为“16-25-6 不锈钢”。



14. 然后，单击“确定”。“实体特性”会添加到“理想化”列表中。

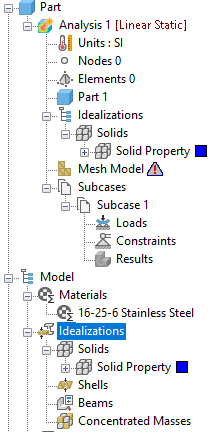

    树视图现在应如下所示。


15. 在“网格模型”上单击鼠标右键，然后选择“生成网格”。这将基于对象的尺寸，使用抛物线四面体单元和默认大小生成实体网格。

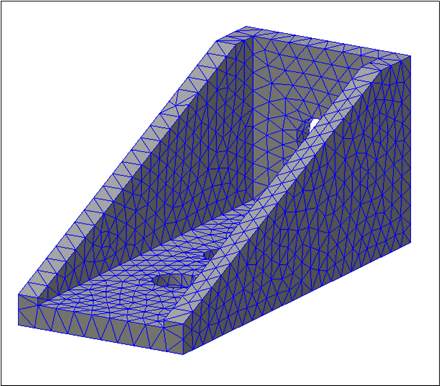

    已划分网格的模型应如下所示。（如果您无法看到网格，请在树状视图窗口中的任意位置单击鼠标右键，然后选择“默认设置”。转到“显示选项”，然后选中“网格模型”旁边的复选框。）
