教程 B9：定义特性和网格

Autodesk Inventor Nastran 可以访问材料库。

1. 展开“模型”树，然后在“材料”上单击鼠标右键，然后选择“新建”。
2. 在对话框中，单击“选择材料”。
3. “材料数据库”对话框即会使用可用库填充。

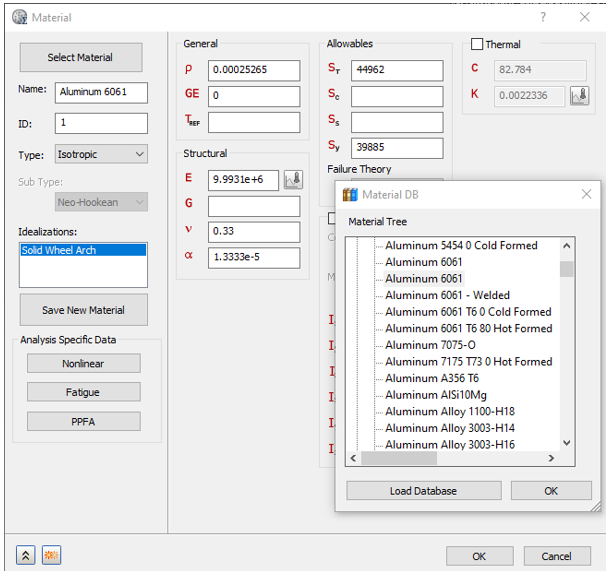

4. 展开“Autodesk 材料库”树，然后选择“铝 6061”，如下图所示。



5. 单击“确定”关闭“材料数据库”对话框。
6. 对应的特性会载入到“材料”对话框中的相应字段。
7. 在“模型”树中的“理想化”下，检查标准类别下是否有任何现有定义，例如“实体”和“壳”。下面所示的“实体 1”是现有定义的一个示例：


   如果有任何现有定义，请在“理想化” > “全部删除”上单击鼠标右键。执行此操作会确保不需要的材料不会出现在零件网格中并参与分析。

8. 在“模型”树中的“理想化”下，在“实体”上单击鼠标右键，然后选择“新建”。

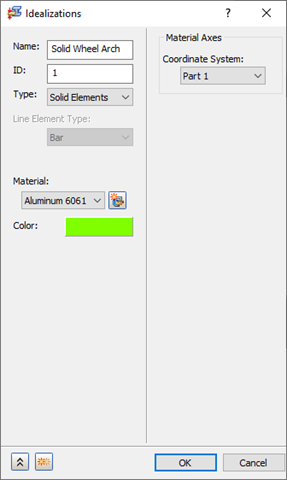

9. 在“理想化”对话框中，为“名称”键入“实体轮罩拱”、在“类型”下选择“实体单元”，并确保“材料”设置为“铝 6061”。



10. 然后，单击“确定”。“实体特性”会添加到“理想化”列表中。

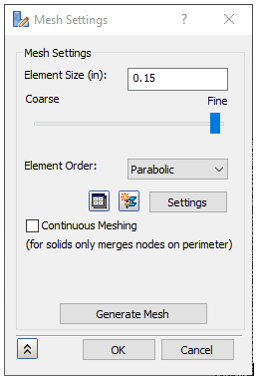

11. 在“网格模型”上单击鼠标右键，然后选择“编辑”。设置下列选项：
    • 单元尺寸：0.15 英寸
    • 单元顺序：抛物线
    • 连续划分网格：关

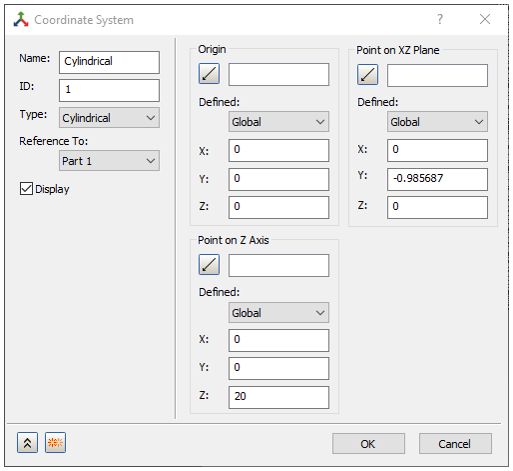

12. 创建“圆柱坐标系”。在“模型”树底部的“坐标系”上单击鼠标右键，然后单击“新建”。将“名称”更改为“圆柱”。输入下图所示的值，然后单击“确定”。
