教程 A3：运行分析和对结果进行后处理

1. 保存模型。
2. 在“支架分析”上单击鼠标右键，然后选择“在 Nastran 中求解”。
3. 当您看到“Nastran 求解完成”对话框时，请单击“确定”以将结果加载到 Autodesk Inventor Nastran 中。

对结果进行后处理

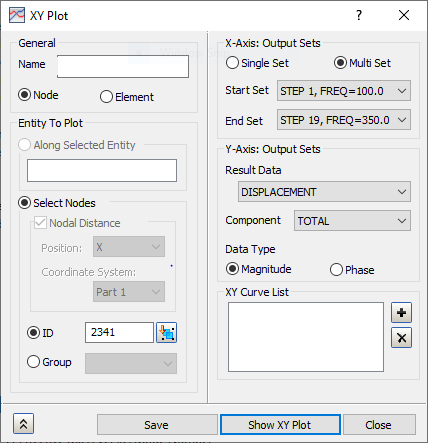

1. 在“XY 图”上单击鼠标右键，然后选择“新建”。

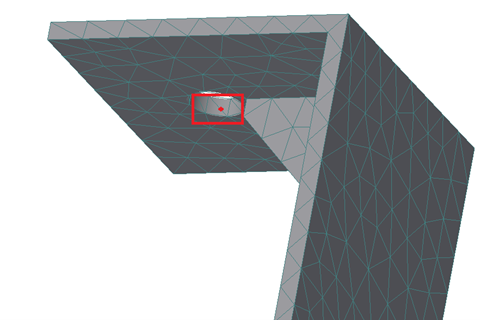

2. 单击支架顶部（孔端）的节点。“ID”应显示在输入框中。



3. 确保将“开始集”设置为“STEP 1”，将“结束集”设置为“STEP 19”。
4. 从“结果数据”下拉菜单中选择“线性加速度”。
5. 从“分量”下拉菜单中选择“总计”。

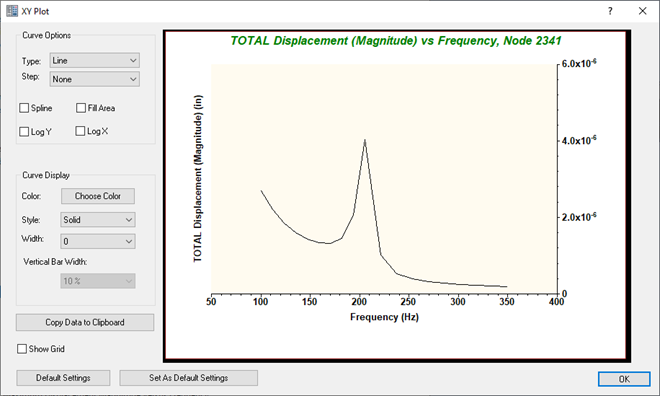

6. 单击“显示 XY 图”按钮。结果应如下所示。



   请注意 200 Hz 后面的大尖峰。此峰值与正则模态分析结果（大约为 214 Hz）重合。

支架的模态频率响应到此结束。

下面总结了所涵盖的主要主题：

• 创建模态频率响应分析。
• 施加频率相关载荷。
• 向结构施加阻尼。
• 为模态频率响应解决方案定义所关注的模态之间的聚拢。
• 使用直接方法创建与基础运动有关的问题。
