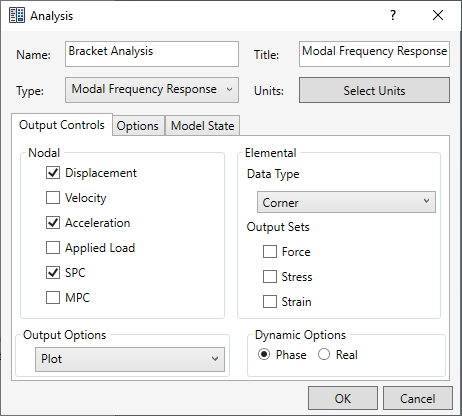

- 在树视图中，在“分析 1”上单击鼠标右键，然后单击“编辑”。
- 在“名称”字段中输入“支架分析”，然后在“标题”字段中输入“模态频率响应”。
- 将“类型”下拉框更改为“模态频率响应”。
- 确保“输出控制”的设置如下图所示。“位移”和“加速度”应处于选中状态，而“应力”应处于未选中状态。
- 单击“确定”。
动态分析产生大量的输出，因此，应仅请求所需的输出。对于动态分析（如频率响应）来说，结果文件的大小很快会超过 1 GB。
这些设置对于分析并不重要，而只是一些可缩短分析时间并生成本教程将重点介绍的输出的手段。
定义材料属性

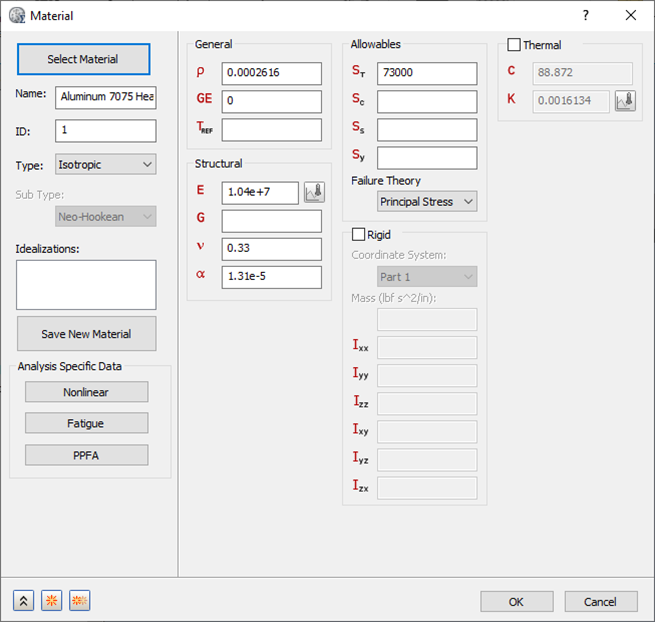

通过从材料库加载铝合金创建新材料。
- 在“模型”树中，在上单击鼠标右键。
- 在对话框中，单击“选择材料”。
- “材料数据库”对话框即会使用可用库填充。单击“加载数据库”。
- 浏览到C:\Program Files\Autodesk\Inventor Nastran 2025\In-CAD\Materials，然后打开“ADSK_materials.nasmat”文件。材料树将使用可用的材料填充。
- 在“铝合金”类别下面，选择“铝 7075 热处理(T6)锻造”。
- 依次单击“关闭”和“确定”。
定义单元属性

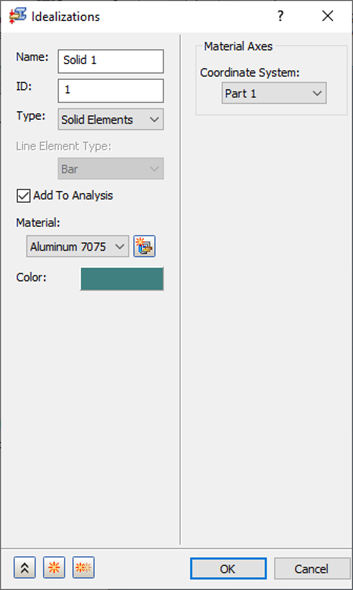

- 在“模型”树中的“理想化”下，检查标准类别下是否有任何现有定义，例如“实体”和“壳”。下面所示的“实体 1”是现有定义的一个示例：
如果有任何现有定义，请在上单击鼠标右键。执行此操作会确保不需要的材料不会出现在零件网格中并参与分析。
- 在“模型”树中，在上单击鼠标右键。
- 从“类型”下拉菜单中选择“实体单元”。
- 确保“材料”设置为“铝 7075 热处理(T6)锻铸”。
- 单击“确定”。
定义网格

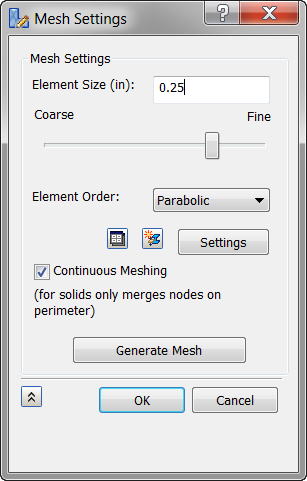

- 在“网格模型”上单击鼠标右键，然后选择“编辑”。
- 将“单元大小”更改为“0.25”。
- 确保“单元顺序”设置为“抛物线”。
这些设置将为生产运行生成一个“错误的”网格。将以此网格为例来演示模态频率响应。通常，此网格将为详细网格。
- 单击“确定”。
