教程 A7：定义特性和网格

定义材料特性的步骤

1. 在“模型”树中，在“材料” > “新建”上单击鼠标右键。
2. 在对话框中，单击“选择材料”。“材料数据库”对话框将显示一些可用材料库。
3. 单击“加载数据库”。
4. 浏览到C:\Program Files\Autodesk\Inventor Nastran 2025\In-CAD\Materials，然后打开“ADSK_materials.nasmat”文件。材料树将使用可用的材料填充。

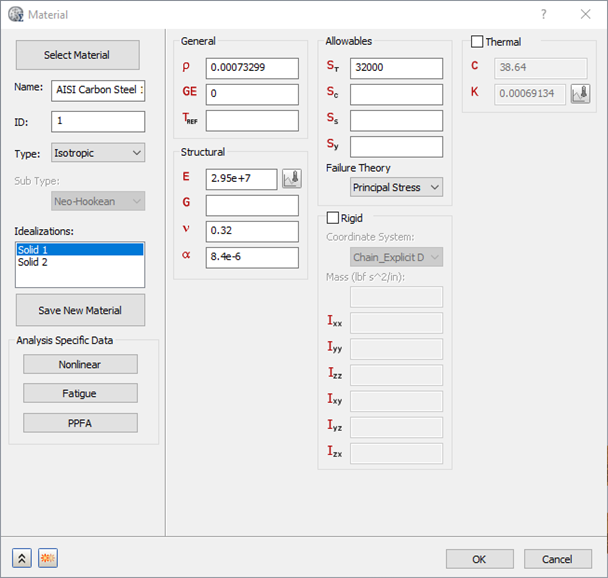

5. 在“钢”类别下，选择“AISI 碳钢 1025 热轧”。在“材料”对话框的“结构”区域中，确保“G”字段为空。

6. 在“材料数据库”对话框和“材料”对话框中单击“确定”，以创建材料。

定义物理特性的步骤

1. 在“模型”树中的“理想化”下，删除任何现有实体材料，然后在“实体” > “新建”上单击鼠标右键。

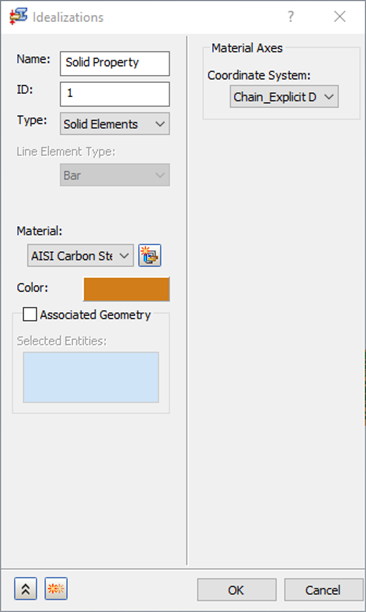

2. 在“理想化”对话框中，进行以下设置：
   • 名称：实体特性
   • 类型：实体单元
   • 材料：AISI 碳钢 1025 热轧

3. 单击“确定”以创建属性。

对模型进行网格划分

1. 在“网格模型” > “编辑”上单击鼠标右键。

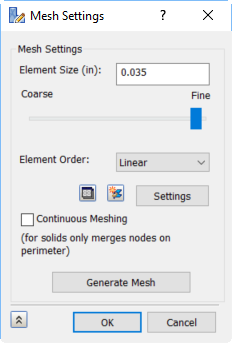

2. 将“单元大小”设置为“0.035”、将“单元顺序”设置为“线性”、取消选择“连续网格生成”，然后单击“确定”以生成网格。
