教程 B9：运行分析并查看结果

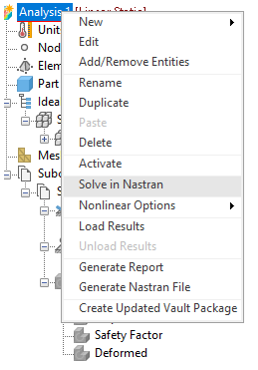

1. 在树中的“线性静力分析”上单击鼠标右键，然后选择“在 Nastran 中求解”。



2. 此选项会运行模型并保存分析。
3. Autodesk Nastran 会为模型求解，并在 Autodesk Nastran In-CAD 的“Autodesk Nastran 输出”窗口中显示进度。
4. 求解完成后，将弹出如下所示的消息。单击“确定”。


   为模型求解后，结果会自动载入到 Autodesk Nastran In-CAD 中。在求解完成后，Inventor Nastran 会将四个不同的轮廓图放置于“子工况 1”下的“结果”节点中。这些图有默认轮廓样板设置，位于树视图底部的“图样板”下。其中的每一个样板都可以拖放到子工况中，以创建新的轮廓图。可以在样板上单击鼠标右键以编辑设置。

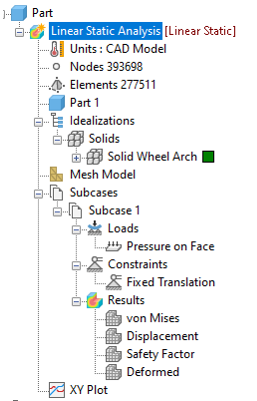

   在载入结果后，树视图将如下所示：


   分析完成后，可以关闭“Autodesk Nastran 输出”窗口。

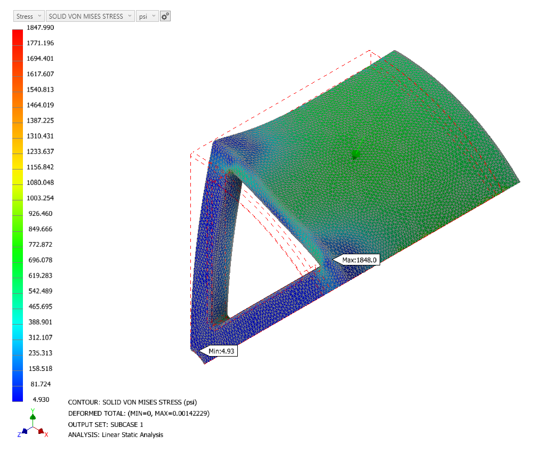

5. 双击“子工况 1”下的“von Mises”图。这将显示变形几何图形上的 von Mises 应力轮廓。



6. 同样，还可以可视化其他结果，如“位移”、“应变”等。

至此，“轮罩拱的线性静态分析”教程结束。涉及的主要主题如下所示：

• 零件的基本线性静力分析
• 单位系统
• 预处理：材料、特性、网格、载荷、约束、坐标系
• 如何使用循环对称设置分析
• 如何运行分析
• 后处理结果
