- 结果会自动加载到 Autodesk Inventor Nastran 中。
- 现在，您将查看各个增量的结果。
- 在“结果”上单击鼠标右键，然后选择“编辑”。

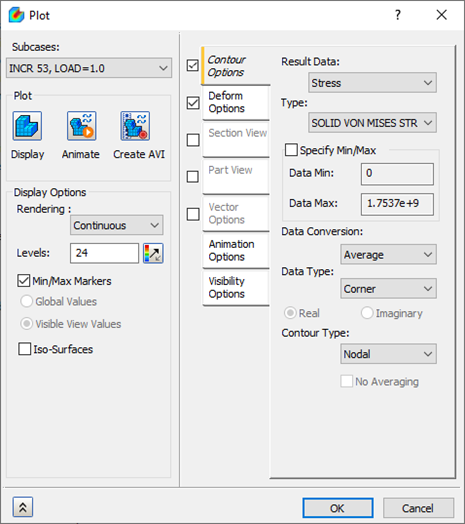

- 在“子工况”下拉菜单中，选择“INCR 53, LOAD=1.0”。选中“变形选项”和“轮廓选项”。
- 将“变形比例”设置为“实际”，然后单击“全部隐藏”按钮以隐藏所有符号。
- 为“轮廓选项”下的“结果数据”选择“SOLID VON MISES STRESS”、取消选中“显示选项”下的“最大/最小”，然后单击
“显示”按钮。然后，单击“确定”以显示结果。
- 在“网格控制”上单击鼠标右键，然后选择“全部隐藏”。

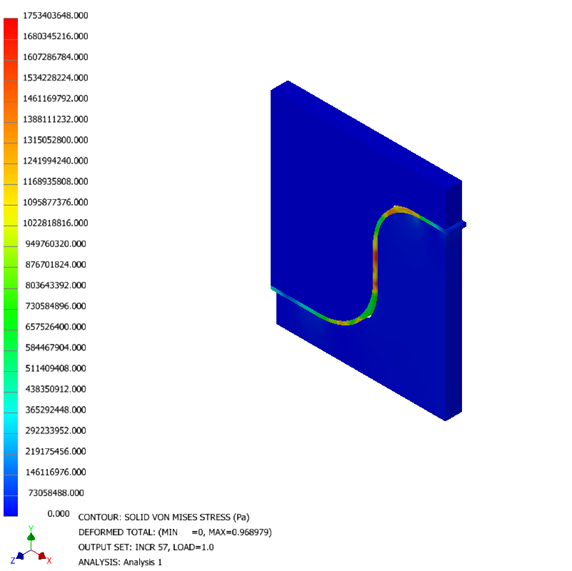

- 结果看上去应类似于下图。
- 变形图显示板材已弯曲而且跟随冲床和模具的形状。
- 在“XY 图”上单击鼠标右键，然后选择“新建”。

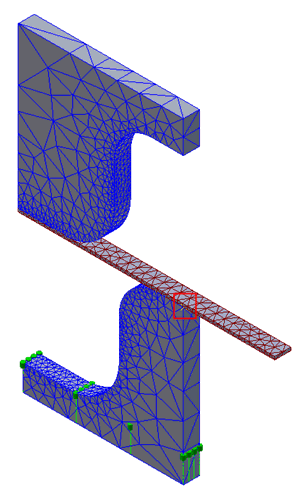

- 选择板材弯曲处的节点（如下图所示，即“2175”），然后单击“显示 XY 图”。

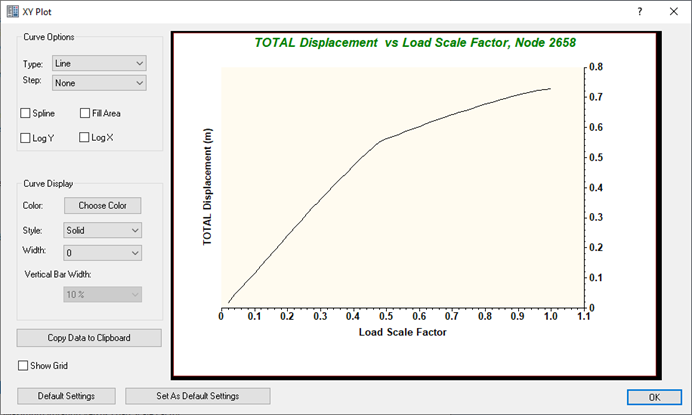

- 由于在变形图中捕获弹塑性行为，因此该图大致显示双线性曲线。
