教程 A7：设置表面接触

在此过程中，您将定义链的链接之间的接触。

1. 在“模型”树中，在“表面接触” > “新建”上单击鼠标右键。

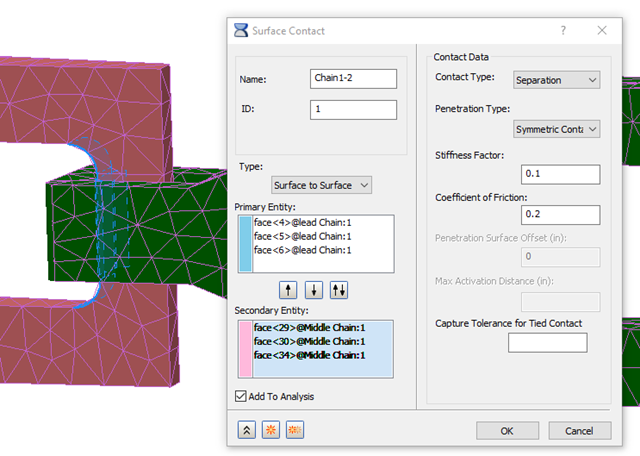

2. 在“表面接触”对话框中，设置以下值：
   • 名称：链 1-2
   • 接触类型：分离
   • 穿透类型：对称接触
   • 刚度系数：0.1
   • 摩擦系数：0.2

3. 对于“主实体”，选择三个内面（两个曲面和一个平面，位于“引导链”的后面）。对于“次实体”，选择三个内面（两个曲面和一个平面，位于“中间链”的前面）。
4. 单击“复制”按钮 ，然后将“名称”更改为“链 2-3”。删除所有主实体和次实体。
5. 在“中间链”和“末端链”之间创建可比较的接触集。“主实体”是位于“中间链”后面的三个内面，而“次实体”是位于“末端链”前面的三个内面。

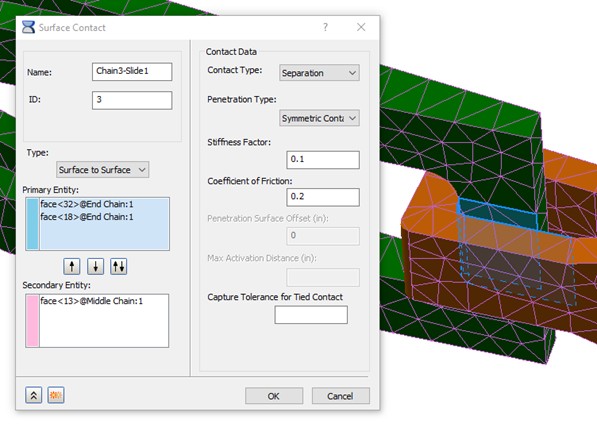

6. 单击“复制”按钮、删除所有主实体和次实体，然后将新接触命名为“Chain3-Side1”。对于“主实体”，选择“末端链”前面内侧的两个面、左侧的平面和位于其前面的曲面。对于“次实体”，选择“中间链”左侧的接触平面。

7. 按“复制”，删除实体，然后在“末端链”和“中间链”之间的链接另一侧创建类似的接触“Chain3-Side2”。重复上述过程，为“中间链”和“引导链”之间的链接创建接触（即“Chain2-Side1”和“Chain2-Side2”）。在每种情况下，后链接内部有两个主实体，而前链接外部有一个次实体。
8. 在最终的“表面接触”对话框上单击“确定”。
