默认设置

单击功能区上“系统”面板下的“默认设置”按钮。

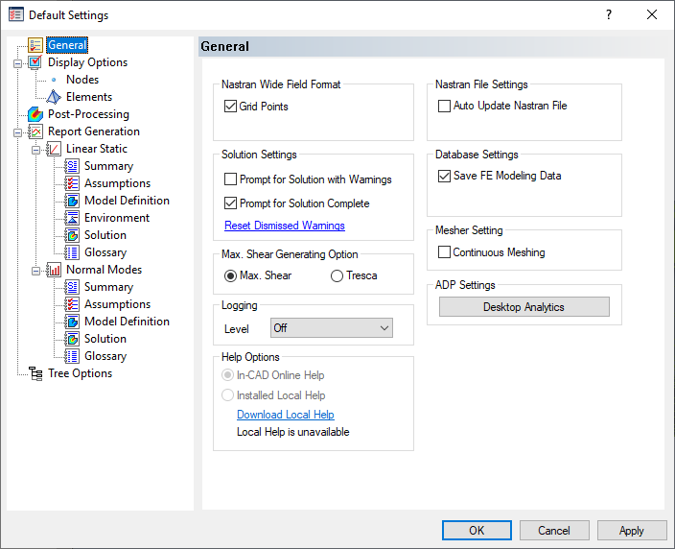

“默认设置”包含以下选项：

• 常规 - 允许用户设置 Nastran 字段格式，以及求解、日志记录、帮助、数据库、文件、网格生成器、ADP 和技术预览的各种设置。
  • Nastran 宽字段格式：如果选中“栅格点”，则 Nastran 卡片组会让栅格点项具有大字段格式（Autodesk Inventor Nastran 的未来版本将为其他批量数据项提供此功能）。如果小字段格式无法提供足够的有效数位，可使用大字段格式。
  • 求解设置：如果选中“带警告的求解提示”，则 Inventor Nastran 会提示用户是否要继续写入 .NAS 文件，即使求解器遇到模型设置问题/错误也是如此。在取消选中该选项的情况下，如果在模型设置中发现问题（即第一个子工况中出现无载荷的线性静力分析），则预处理器会停止并终止创建 Nastran 批量数据文件（*.NAS 文件）。如果选中“求解完成提示”，则用户会看到一个带有求解已完成消息的对话框，并可单击该对话框以显示求解。如果取消选中该选项，则会直接显示完成的求解结果，而不显示对话框。“重置已解除警告”会将所有已解除警告消息设置为默认值。
  • 最大剪切应力生成选项：用户可以选择“最大剪切应力”或“Tresca”失效条件。



    如果选择了“Tresca”，则会计算壳和实体 Tresca 结果，并针对已完成的分析创建输出矢量。Tresca 使用以下方程：



    其中， 和 分别是最大和最小主应力。
  • 日志记录：此选项仅用于软件的技术支持。除非要向 Autodesk, Inc 提交支持请求，否则该设置应始终为“关闭”。
  • 帮助选项：使用这些选项，可在联机帮助和可选本地帮助（如果已安装）之间切换。将提供指向下载本地帮助的链接（如果需要）。
    • Inventor Nastran 联机帮助：使用 Web 浏览器和 Internet 连接，来访问联机产品帮助文档。
    • 安装的本地帮助：仅当下载并安装可选的本地帮助时，此选项才可用。激活后，帮助文件可通过本地硬盘驱动器进行访问并显示在 Web 浏览器中（无需 Internet 连接）。
  • Nastran 文件设置：如果选中“自动更新 Nastran 文件”，则会持续更新 Nastran (.nas) 文件。如果选中该选项，则用户在装配模型时可能会注意到性能延迟。执行 Nastran 求解时会始终生成 Nastran 文件，但主要是在从“Nastran 文件”手动编辑窗口运行 Nastran 求解时需要此设置。
  • 数据库设置：如果未选中“保存 FE 建模数据”，则在保存时，有限元模型信息（载荷、约束、网格等）不会保存到 CAD 模型文件。这是一种从 CAD 模型中清除 Inventor Nastran 信息的方法。
  • 网格生成器设置：可打开或关闭模型的“连续网格生成”功能。当前，该功能仅适用于壳单元。
  • ADP 设置：单击“桌面分析”，可查看或更改您是否同意 Autodesk 使用客户数据改进产品。

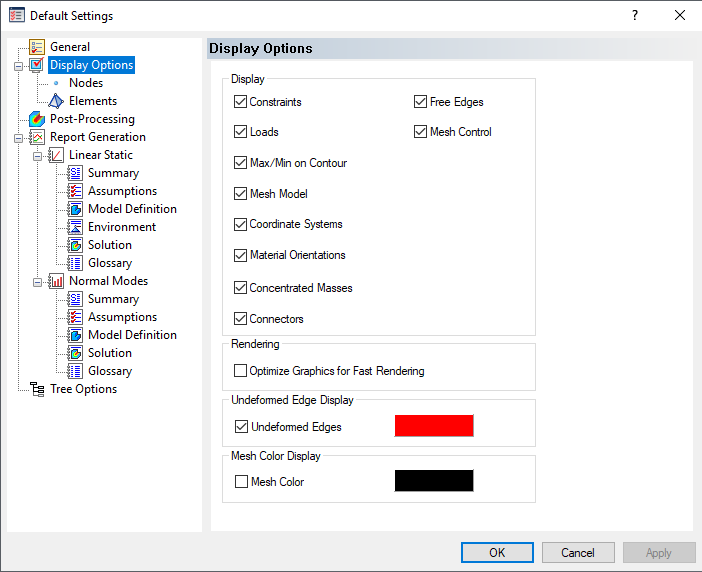

• 显示选项 - 允许用户对约束、载荷、轮廓上的最大/最小、网格、坐标系、材料方向、集中质量、连接器、自由边、网格控制等设置全局可视化样式。



  • 显示：“自由边”允许检查零件间的连续网格生成。
  • 渲染：将优化图形以快速渲染载荷和约束。
  • 未变形边显示：在显示已变形点图时，将显示未变形边。
  • 网格颜色显示：将网格颜色设置为黑色，以便更轻松地识别网格。

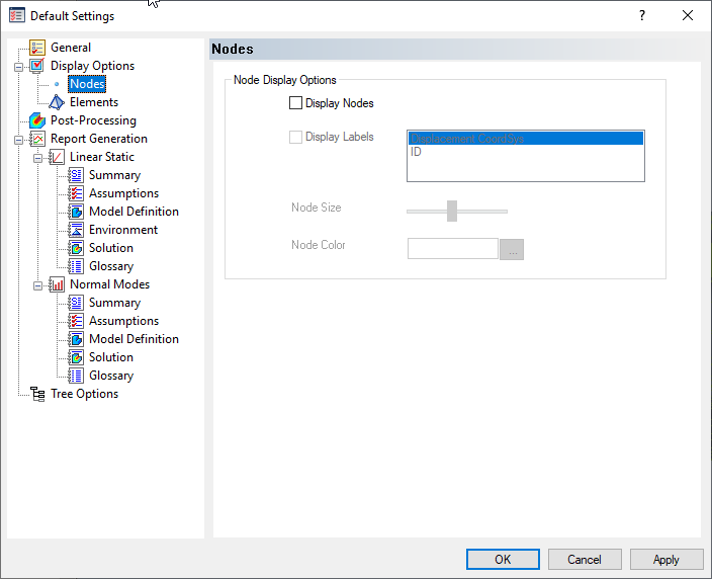

  • 节点：定义模型中节点的可视化设置。用户可以选择使用位移坐标系或 ID 标记来显示节点。还可以更改大小和颜色。

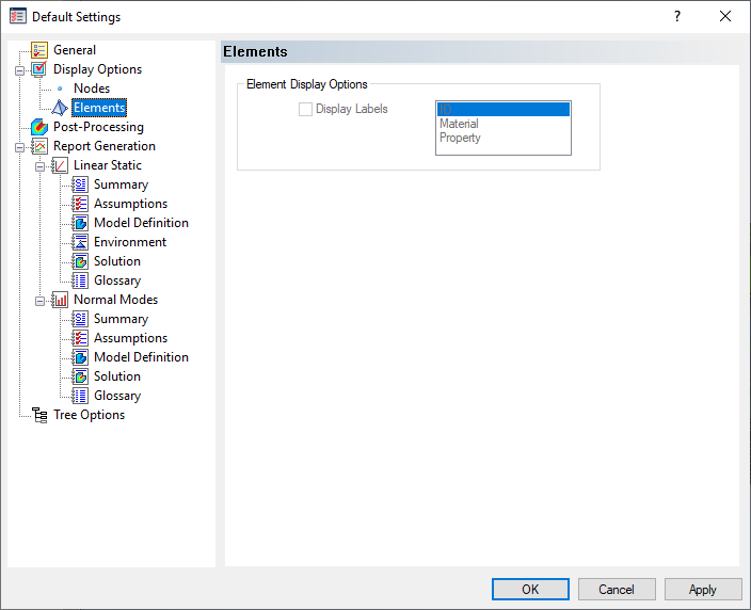

  • 单元：用户可以选择按 ID、材料或特性，来显示模型中单元的标签。

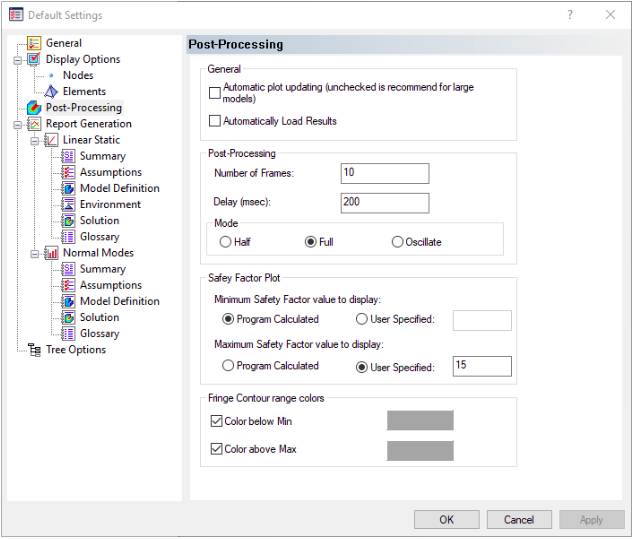

• 后处理 - 允许用户设置后处理选项的默认设置。



  • “常规”部分：
    • 自动图形更新：（对于大型模型，建议取消选中。）
    • 自动载入结果：允许在模型打开后自动载入结果。
  • 后处理部分：允许为以下各项设置默认设置：
    • 帧数：定义动画中的帧数。
    • 延迟（毫秒）：指定动画帧之间的延迟（以毫秒为单位）。
    • 模式：使用以下三个选项之一定义动画模式：
      • 一半：动画在未载入/未变形状态下开始，并逐渐前进到完全载入/变形结果，之后停止。
      • 完全：动画在未载入/未变形状态下开始，并逐渐前进到完全载入/变形结果，之后反转（逐渐返回到未载入/未变形状态）。
      • 振荡：动画的前半部分与“完全”选项相同。然后，使用经计算的变形形状的镜像添加第二个完整循环。此选项可用于可视化振动模式。例如，如果某座塔的顶部在确定模式形状时向右弯曲，则在进行完整振荡周期的后半部分时，它还会向左弯曲。
  • 安全系数图部分：为安全系数图选择所需的默认设置。
    • 要显示的最小安全系数值：选择是让安全系数图的最小值基于“程序计算”最小值（默认值）还是基于“用户指定”值。
    • 要显示的最大安全系数值：选择是让安全系数图的最大值基于“程序计算”最大值还是基于“用户指定”值。默认值为用户指定的最大值 15。此选项非常有用，因为仅重点关注相对较低的安全系数，并且低应力区域中的最大安全系数可能是一个非常大的数。结果是，一种颜色即可控制该图。关注较小范围的安全系数值，可在低安全系数区域中产生更完整的色谱和更好的分辨率。
  • 镶边轮廓范围颜色：允许为镶边轮廓图设置高于最大值和低于最小值的颜色。可以单独选中/取消选中这些框，然后从颜色选项板选项中选择颜色。

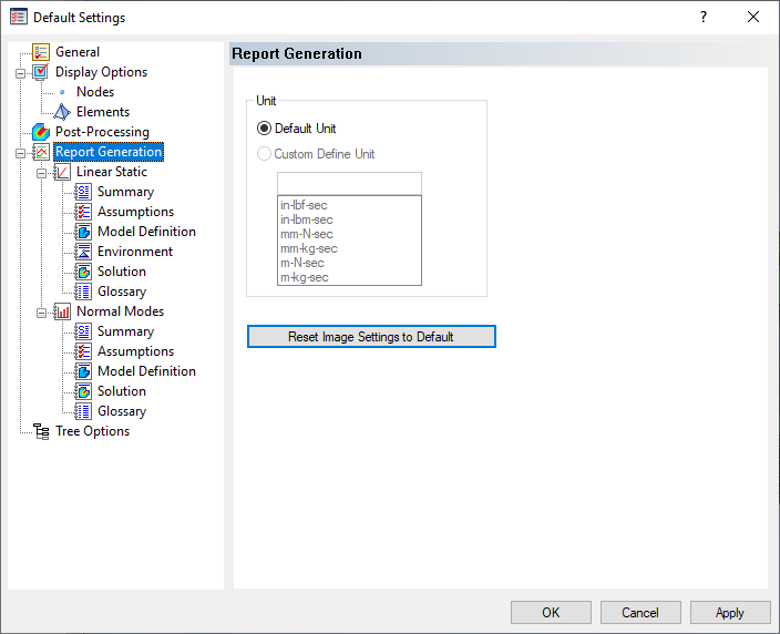

• 报告生成 - 定义报告生成的设置，并允许用户自定义写入报告的文本。当前，只能为线性静态求解和正则模态求解生成报告。

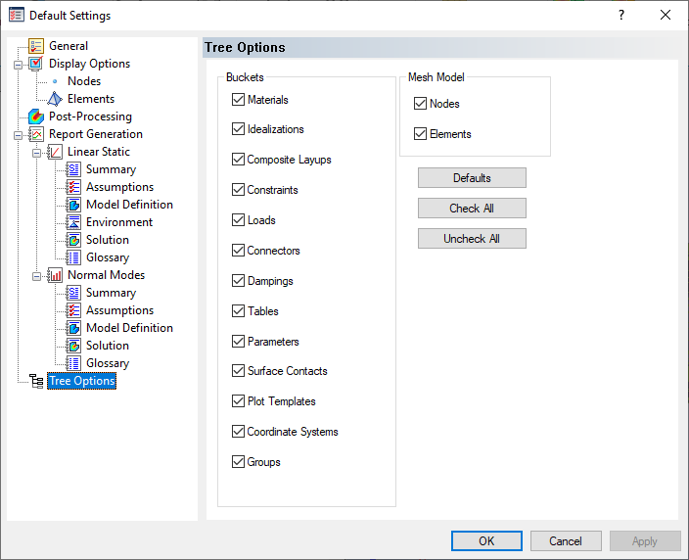

• 树选项 - 允许用户按需选择或取消选择树项目，从而简化设计树。

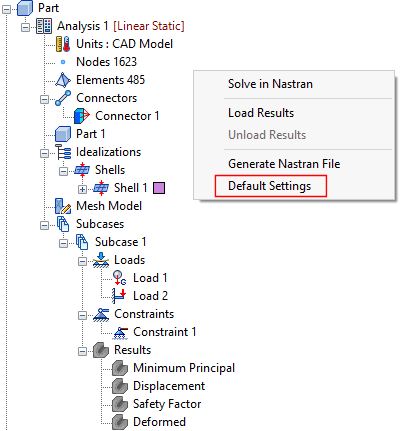

要访问“默认设置”窗口，还可以在 Autodesk Nastran 模型树的空白区域上单击鼠标右键，然后选择“默认设置”。
