当无法对模型划分网格时，请使用“网格故障排除工具”。可以从 Autodesk Inventor Nastran 功能区的“网格”面板访问“网格故障排除工具”。
还可以通过单击“故障排除”按钮，从“网格划分失败”警告对话框直接打开它。

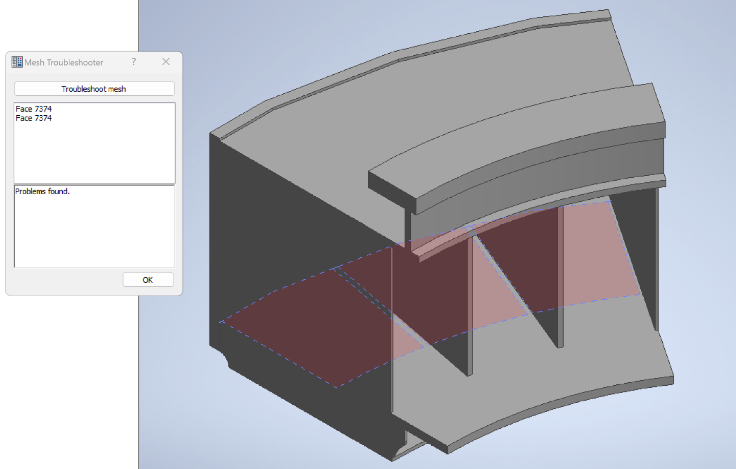

以下对话框即会打开：
要激活“网格故障排除工具”，请选择位于对话框上半部分的“网格故障排除”按钮。该对话框中有两个输出部分。上半部分将亮显网格划分失败的实体。下半部分提供在上半部分中选定实体的网格故障原因。

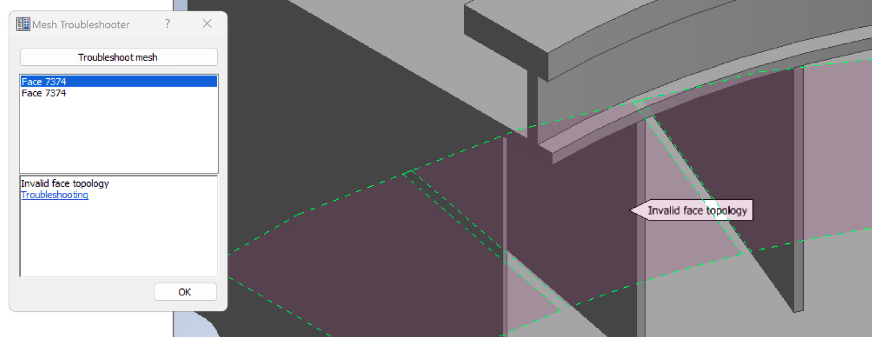

运行“网格故障排除工具”可从网格划分角度深入了解 CAD 模型的潜在问题。在顶部选择实体时，相应实体将在画布中亮显，并附带提供其他信息的工具提示。
注： “网格故障排除工具”不完全支持壳和梁理想化。因此，输出可能不准确。
