使用“插入”选项卡定义车刀切削部分的几何形体。可用的选项因车刀类型而异：

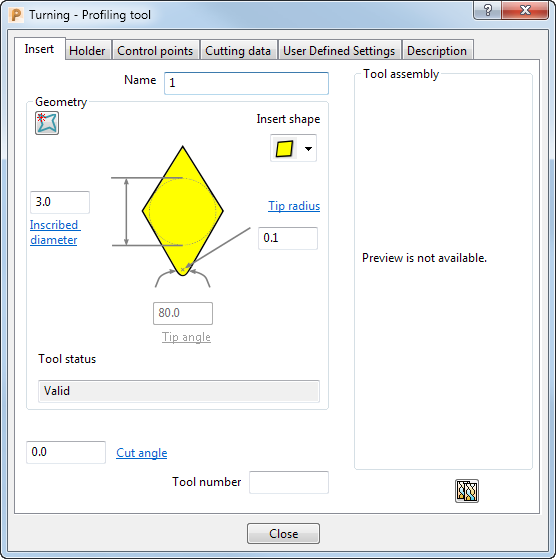

轮廓加工车削刀具
名称 - 输入刀具的名称。
- 单击可创建刀片的参考线。
刀片形状 - 从列表中选择刀片形状。
内接圆直径 - 指定刀片内接圆的直径。它控制刀片的大小。
刀尖半径 - 指定切削刀尖的半径。
刀尖角度 - 指定刀尖的角度。该值是根据您选择的“刀片形状”自动确定的。如果您从“刀片形状”列表中选择
，则可以指定自己的“刀尖角度”。
刀具状态 - 选中该域可确保创建的刀具有效。更改刀具的几何形体时，状态会自动更新。
切削角 - 指定刀片相对于夹持的角度。
刀具编号 - 输入刀具编号。系统会将该编号分配给刀具并添加到切削文件中。
复制刀具 - 单击可根据当前刀具创建新的刀具条目。新的刀具与之前的刀具同名，但名称中会加上 _1。之后，您可以在不更改原始刀具的情况下更改所需的任何参数，但请记住，如果在激活的刀具路径中使用了原始刀具，则新的刀具部件将取代原始刀具部件。可以使用此功能为现有的刀具定义创建刀柄和/或夹持，这在碰撞检查时很有用。

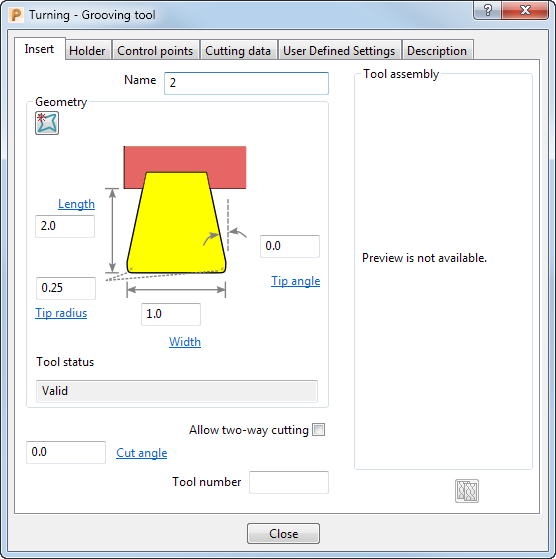

槽加工车削刀具
名称 - 输入刀具的名称。
- 单击可创建刀片的参考线。
长度 - 指定刀片的长度。
刀尖半径 - 指定刀片刀尖的半径。
宽度 - 指定刀片的宽度。
刀尖角度 - 指定刀片刀尖的角度。
刀具状态 - 选中该域可确保创建的刀具有效。更改刀具的几何形体时，状态会自动更新。
允许双向切削 - 双向进行粗加工。使用由双向切削的槽加工刀具启用的唯一策略来执行精加工。
切削角 - 指定刀片相对于夹持的角度。
刀具编号 - 输入刀具编号。系统会将该编号分配给刀具并添加到切削文件中。
复制刀具 - 单击可根据当前刀具创建新的刀具条目。新的刀具与之前的刀具同名，但名称中会加上 _1。之后，您可以在不更改原始刀具的情况下更改所需的任何参数，但请记住，如果在激活的刀具路径中使用了原始刀具，则新的刀具部件将取代原始刀具部件。可以使用此功能为现有的刀具定义创建刀柄和/或夹持，这在碰撞检查时很有用。
要显示“刀具”对话框，请执行以下操作：
- 单击“开始”选项卡 >“刀具”面板 >“创建刀具”；或者
- 从“刀具”关联菜单中选择“创建刀具”。
