编辑方向矢量示例

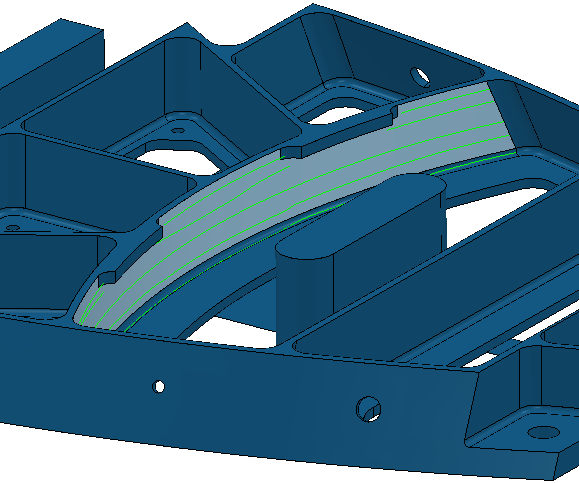

本例借助 Examples 文件夹中的 Aerostructure.dgk 模型说明如何编辑刀轴的方向矢量。

1. 单击“刀具路径”选项卡 >“显示”面板 >“显示”>“定向法线”，以在激活的刀具路径上显示方向矢量。



2. 选择刀具路径段。段变为黄色。



3. 单击“刀具路径编辑”选项卡 >“编辑”面板 >“区域内编辑”以显示“编辑区域内刀具路径”对话框。
4. 在“选择区域”选项卡上，选择“全部段”作为“区域定义方法”。
5. 在“指定改变”选项卡上：
   1. 选择“新轴定义”作为“编辑类型”。

      这是唯一可用于编辑方向矢量的选项。

   2. 在“刀轴”框架中单击 。这将显示“刀轴”对话框。
6. 在“刀轴”对话框的“加工轴控制”选项卡上：
   1. 选择“方向矢量”作为“刀具方向类型”。
   2. 选择“固定方向”作为“方向矢量”。
   3. 在“方向”框架的“方位角”中输入 45。
   4. 单击“接受”(Accept)。
7. 在“编辑区域内刀具路径”对话框中单击“应用”。



8. 在“编辑区域内刀具路径”对话框中：
   1. 单击“撤销”。
   2. 在“过渡距离”中输入 10。
   3. 单击“应用”。
