应用夹具偏移

本例说明如何使用 Examples 文件夹中的 Channels.dgk 模型创建夹具偏移并将其应用到刀具路径。

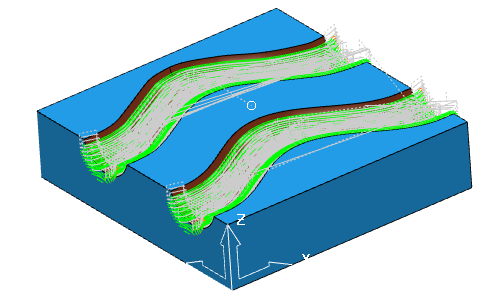

创建刀具路径并将其添加到 NC 程序

1. 在应用夹具偏移之前，必须创建相关的刀具路径以加工通道：
   • 粗加工 - 使用刀尖圆角端铣刀的模型区域清除刀具路径，该铣刀的参数如下：直径为 15、刀尖半径为 1、长度为 75。
   • 残留粗加工 - 使用球头刀的模型残留区域清除刀具路径，该刀具的参数如下：直径为 15、长度为 75。
   • 陡峭和浅滩精加工 - 使用球头刀的陡峭和浅滩精加工刀具路径，该刀具的参数如下：直径为 10、长度为 50。



2. 创建四个相同的刀具路径：
   1. 在资源管理器中，右键单击粗加工刀具路径，然后选择“设置”以显示“模型区域清除”对话框。
   2. 在对话框中，单击 以创建刀具路径的副本。
   3. 单击“计算”。
   4. 在不关闭对话框的情况下单击 。
   5. 单击“计算”。

      这将创建刀具路径的另一个副本。不断重复上述操作，直到拥有粗加工刀具路径的四个实例。

3. 重复步骤 1，以创建四个残留粗加工刀具路径以及四个陡峭和浅滩精加工刀具路径。
4. 创建 NC 程序。
   1. 在资源管理器中，右键单击“NC 程序”，然后选择“创建 NC 程序”。

      这将显示“NC 程序”对话框。

   2. 在“NC 程序”对话框中输入名称：Channel with fixture offsets。
   3. 单击“接受”(Accept)。
5. 在资源管理器中选择所有刀具路径，单击鼠标右键并选择“增加到”>“NC 程序”。

创建并应用夹具偏移

1. 创建夹具偏移：

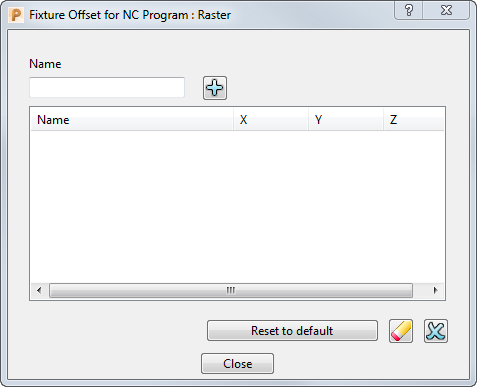

   1. 在“NC 程序”对话框中，选择 。这将显示“NC 程序的夹具偏移”对话框。



   2. 在“名称”域中输入 G55，然后单击 。
   3. 在“夹具偏移”表中单击“X”域，输入 300，然后按 Enter 键。
2. 重复步骤 1 以创建另外两个夹具偏移：
   • G56，Y 值为 300。
   • G57，X 值为 300，Y 值为 300。
3. 单击“关闭”。
4. 将夹具偏移应用到 NC 程序中的刀具路径。
   1. 在“NC 程序”对话框中，单击 。这将在可调整大小的“刀具路径表”窗口的“NC 程序刀具路径”表中显示刀具路径。
   2. 在“刀具路径表”窗口中选择“Roughing_1”，然后在“NC 程序”对话框的“夹具偏移”列表中选择“G55”。



      这会将夹具偏移“G55”应用到刀具路径“Roughing_1”。

5. 选择“Roughing_1_1”并应用夹具偏移“G56”。
6. 选择“Roughing_1_1_1”并应用夹具偏移“G57”。
7. 重复上述过程，将夹具偏移应用到其余的刀具路径。

   请勿将夹具偏移应用到原始刀具路径。将“G55”应用到以 _1 结尾的刀具路径，将“G56”应用到以 _1_1 结尾的刀具路径，并将“G57”应用到以 _1_1_1 结尾的刀具路径。

8. 在“NC 程序”对话框中，单击“应用”。

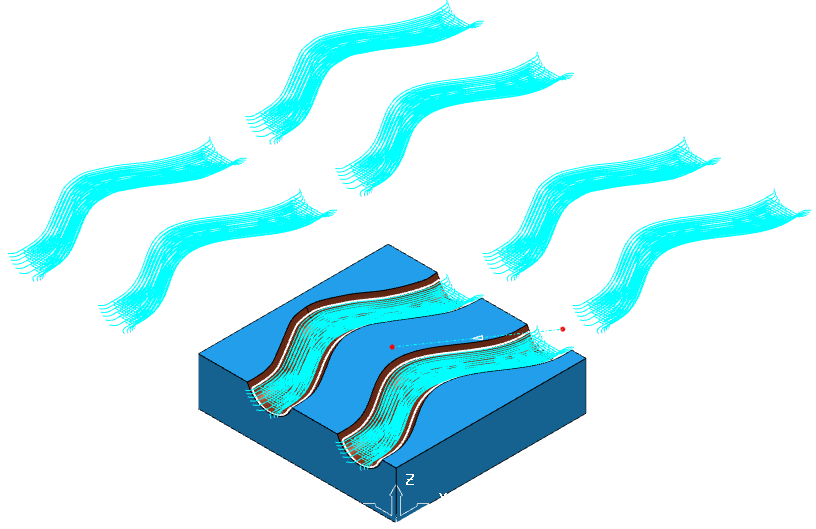

9. 要在新位置显示刀具路径，请显示 () Channel with fixture offsets NC 程序。
