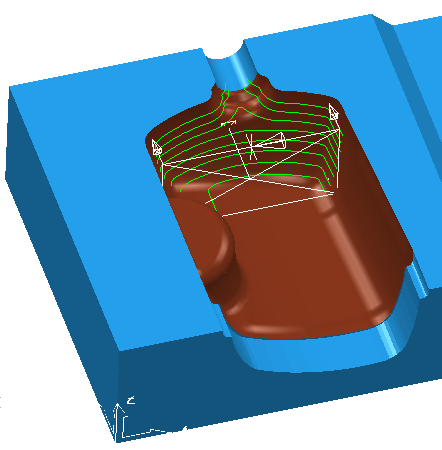

使用“平面投影精加工”页面将平面参考线投影到模型上。然后再加工此参考线。

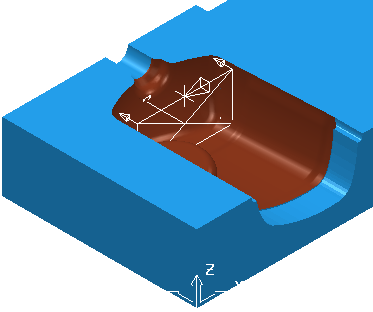

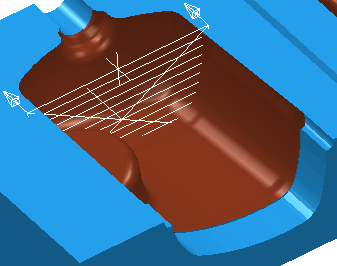

平面方法将在平面上产生参考线。平面可以绕 Z 轴旋转并朝垂直平面倾斜。参考线的范围通过高度和宽度限制来描述。
定位 XYZ - 输入平面位置。默认情况下，此位置是在工件的原点处。
- 单击可显示位置对话框。可使用该对话框手动输入坐标以及在图形窗口中查找项目。

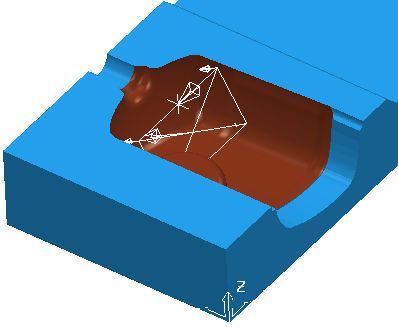

方位角 - 输入平面的角度。系统将测量逆时针方向绕 Z 轴旋转的角度，0
在 ZX 平面中。
0 位于 XZ 平面中
90 位于 YZ 平面中

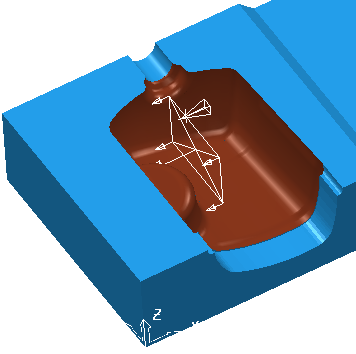

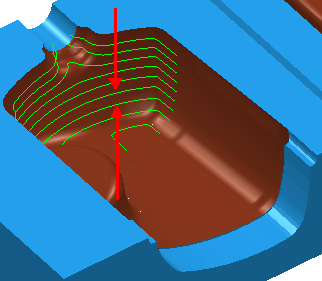

仰角 - 输入平面在垂直方向的角度，以便更有效地对模型的倾斜区域进行精加工。更改角度可将参考线向下投影到模型上。
0 与 XY 平面垂直。
30 朝 XY 平面倾斜。
方向 - 选择方向以确定对哪些区域进行加工。
选择“向内”以加工型芯。轴通常位于零件后面。

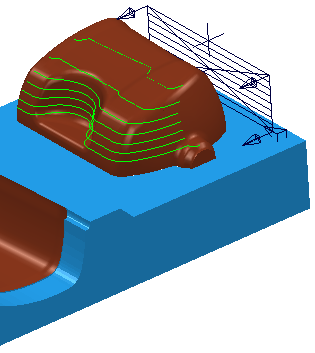

选择“向外”以加工内部圆倒角、孔或型腔。轴通常位于零件前面。
公差 - 输入值以确定刀具路径贴合模型轮廓的精确程度。
余量 - 输入零件留下的材料量。单击“余量”
按钮将“余量”框分成“径向余量”
和“轴向余量”
。使用这两个设置将分开的“径向余量”和“轴向余量”指定为独立的值。分开的“径向余量”和“轴向余量”值对正交零件很有用。您可以在斜壁零件上使用独立余量，但预测结果会变得更困难。
径向余量 - 输入刀具的径向偏移。进行 2.5 轴或 3 轴加工时，输入正值可在垂直壁留下材料。
轴向余量 - 输入刀具的偏移（仅在刀轴方向）。进行 2.5 轴或 3 轴加工时，输入正值可在水平面留下材料。
部件余量 - 单击可显示部件余量对话框，从中可以指定不同曲面的余量。
行距 - 输入相邻加工路径之间的距离。
预览 - 单击可依据投影形状生成快速预览刀具路径。
显示 - 选择此选项可显示预览参考线。
