将已选孔反向

使用“反向”项可反转已选孔的方向。将孔反向时，孔被放入新的孔特征设置中。系统会创建新的工作平面，其 Z 轴指向原始孔特征设置的相反方向。

要将已选孔反向，请单击“孔特征设置”选项卡 >“孔”面板 >“反向”。

本例使用 Examples 文件夹中的 retainerplate.dgk 模型说明如何将已选孔反向。

1. 选择整个模型。
2. 从“孔特征设置”上下文菜单中选择“创建孔”。

   这将显示“创建孔”对话框。

3. 在“创建孔”对话框中：
   1. 为“自...创建”选择“模型”。
   2. 选择“创建复合孔”。
   3. 选择“按轴组合孔”。
   4. 取消选择“创建后编辑”。
   5. 单击“应用”。

   PowerMill 会识别已选孔。

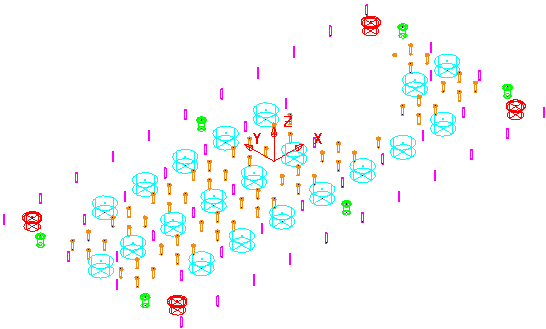

   这将创建五个孔特征设置。



4. 激活孔特征设置 1，并且不显示所有其他孔特征设置。
5. 选择要反向的孔。

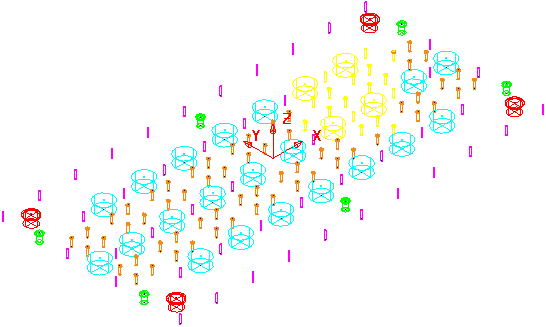

   已选孔变为黄色。

6. 从单独的“孔特征设置”上下文菜单中选择“编辑”>“反向已选孔”。
7. 系统会将已选孔反向。除非选择多轴或所有孔，否则反向的孔会被放入一个自动创建的新的孔特征设置中（在本例中名为 6）。系统会创建 Z 方向反转的新工作平面。



8. 这些孔会从原始的孔特征设置中自动删除。
