“位置”选项卡

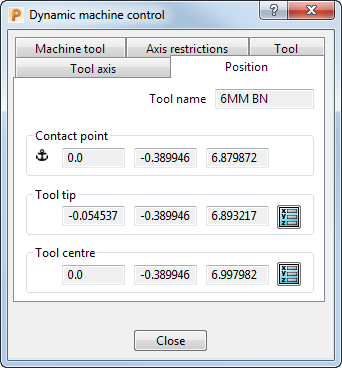

“动态加工控制”对话框上的“位置”选项卡显示刀具在 X、Y 和 Z 轴上的位置（相对于激活工作平面）。使用抓手调整刀具位置时，相关值会自动更新。

该选项卡包含以下选项：

• 刀具名称 - 刀具的名称。
• 接触点 - 显示刀具与模型之间的接触点 。
• 刀尖 - 显示刀尖的位置 。
• 刀具中心 - 显示刀具中心的位置 。

  仅当仿真具有球形刀尖的刀具（例如球头刀）时，才会显示“刀具中心”框。

• 定位点 - 此图标可指示当您移动机床时，PowerMill 当前用作旋转中心的点。此图标会出现在以下区域中：
  • 接触点 - 刀具接触模型时。
  • 刀尖 - 刀具不接触模型，并且仿真的刀具具有非球形刀尖（例如刀尖圆角端铣刀）时。
  • 刀具中心 - 刀具不接触模型，并且仿真的刀具具有球形刀尖（例如球头刀）时。
• 位置 - 单击可显示“位置”对话框。在此对话框中，可通过指定刀具刀尖或中心的位置来定义刀具的位置。可以使用此对话框指定刀具位置，而不是使用抓手。
提示： 您可能会发现，先使用抓手大致定义刀具位置，再使用“位置”选项卡更精确地指定刀具位置，这样做非常有用。
