在“摘要”页面上显示附加信息

本例说明如何编辑 Summary.html 模板（在 Setup-sheets 文件夹中），以便“摘要”页面显示以下附加信息：

• NC 程序中的刀具路径和刀具的数量。
• 刀具名称列表。
• 每个刀具的几何形体和示意图。

1. 在 XML 编辑器中打开 Summary.html 文件。本例使用 NotePad++。

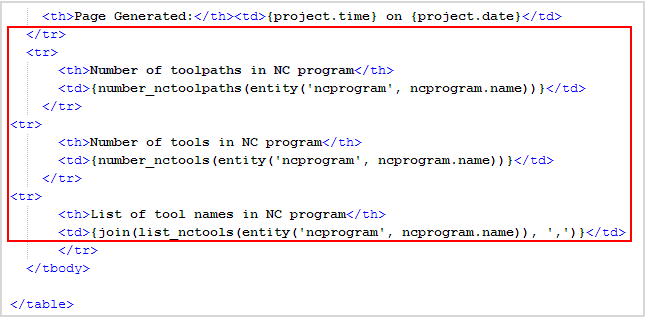

2. 要使“摘要”页面显示刀具路径和刀具的数量以及刀具名称的列表，请在 Page Generated 元素下输入以下元素：



3. 要使“摘要”页面显示每个刀具的几何形体和示意图，请执行以下操作：

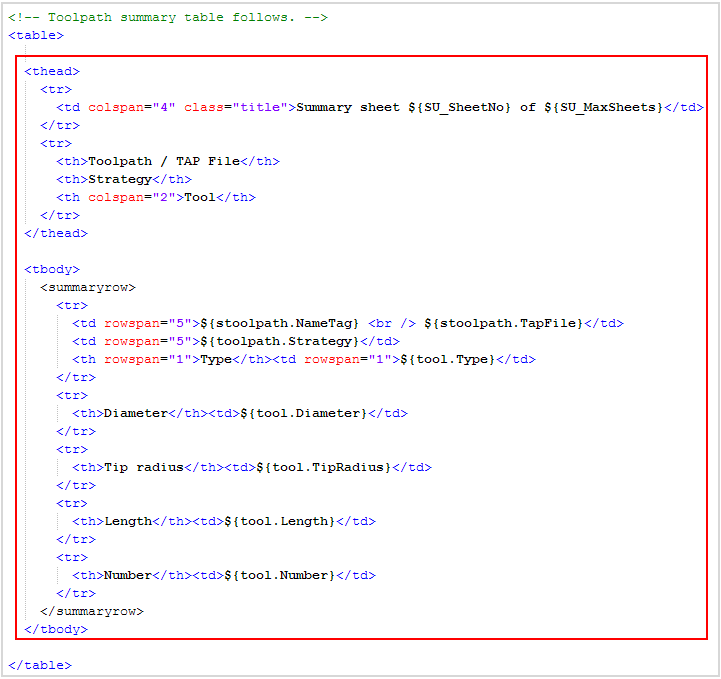

   1. 删除以下部分：

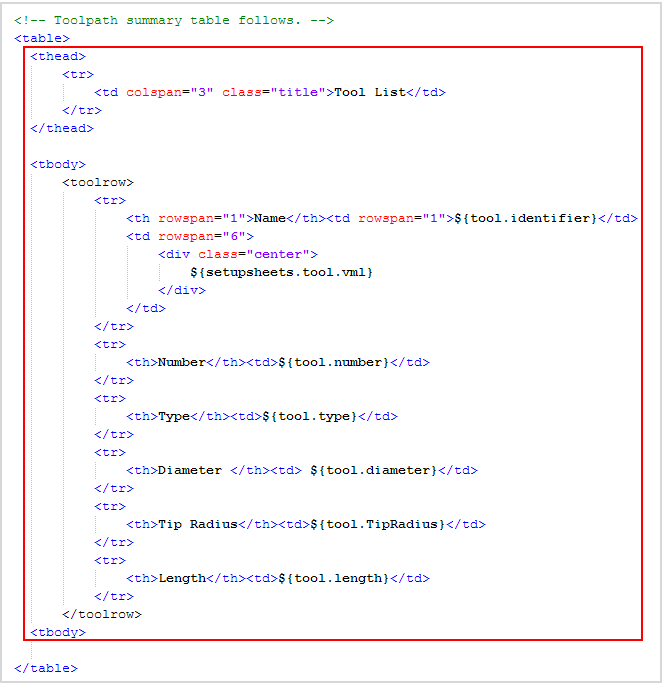

   1. 输入替换部分：



4. 保存文件。

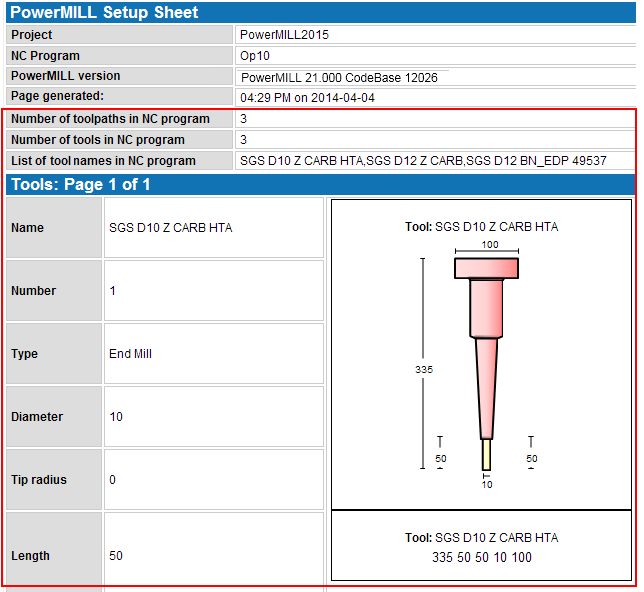

   输出设置清单时，“摘要”页面现在会显示刀具路径和刀具的数量、刀具名称的列表，以及每个刀具的示意图。
