创建筋加工刀具路径

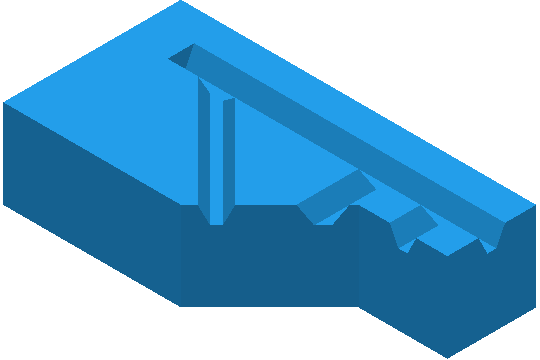

本例说明如何创建筋加工刀具路径。本例使用 Examples 文件夹中的 Ribs_multi.dmt 模型和一个简单的矩形毛坯。

在本例中，筋比典型带筋模型中的筋要宽得多，因为这样可更易于理解相关过程。

1. 创建一个具有以下特点的锥度球铣刀：
   1. “直径”为 25。
   2. “刀尖半径”为 7。
   3. “锥角”为 25。
   4. “长度”为 125。
2. 单击“开始”选项卡 >“创建刀具路径”面板 >“刀具路径”以显示“策略选择器”对话框。
3. 从“筋”类别中选择“筋加工”。

   系统将显示“筋加工”对话框。

4. 单击“筋参考线” 按钮以显示“筋参考线编辑”选项卡。

   这会自动将视图更改为沿 Z 轴向下的视图。

5. 单击“筋参考线编辑”选项卡 >“创建”面板 >“直线”>“单线”。

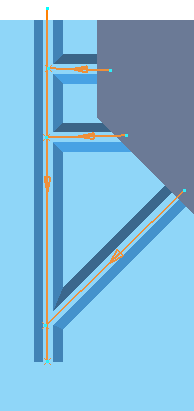

6. 将四个通道的近似中心线绘制为四条直线。

   要完整加工每个通道，这些直线必须延伸到通道的开放端之外。每条直线的方向决定了加工方向。由于大多数筋加工刀具会在下切时中断，因此最好让每条直线从通道的开放端开始。



7. 如果无法查看直线的方向，请单击“筋参考线编辑”选项卡 >“显示”面板 >“方向指示”。
8. 单击“筋参考线编辑”选项卡 >“完成”面板 >“开始筋曲面”以显示“筋曲面编辑”选项卡。

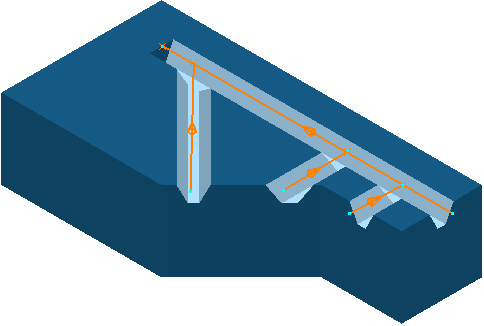

9. 单击“筋曲面编辑”选项卡 >“曲面”面板 >“自动选择”以选择通道的所有壁和底部曲面。



10. 单击“筋曲面编辑”选项卡 >“完成”面板 >“接受”。这会关闭“筋曲面编辑”选项卡，并显示“筋加工”对话框。
11. 在“筋加工”对话框中：
    1. 为“样式”选择“筋壁”。
    2. 在“最大下切步距”中输入 3。
    3. 单击“计算”。

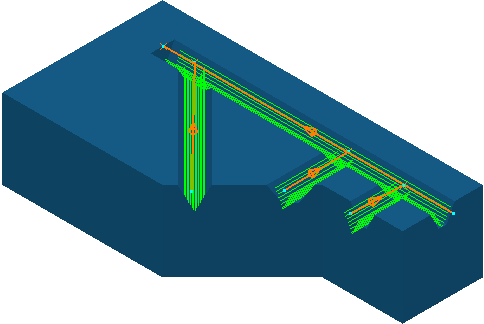

    系统将会创建筋加工刀具路径。
