使用“刀具路径检查”对话框可检查刀具路径是否发生碰撞或过切。
单击“开始”选项卡 >“检查”>“刀具路径”以显示“刀具路径检查”对话框。
此对话框包含以下几项：
检查 - 检查刀具路径以查看其是否有任何部分发生碰撞或过切。
- 碰撞 - 对照刀具夹持和/或刀柄检查刀具路径。碰撞刀具路径是指刀具夹持或刀柄会碰撞零件的刀具路径。
- 过切 - 对照刀具的切削部分检查刀具路径。过切刀具路径是指刀尖会碰撞零件的刀具路径。
对照检查 - 对照模型或残留模型检查刀具路径。
- 模型 - 对照项目中的模型检查刀具路径。
- 残留模型 - 对照已选残留模型检查刀具路径。从下拉列表中选择残留模型。
范围 - 控制检查刀具路径的哪些元素。如果刀具路径包含指定类型的已选部件，则只检查该组已选部件。例如，如果将范围设置为“连接”，并且选择了刀具路径中的某些连接，则只检查已选连接。
- 所有 - 检查所有刀具路径部件。
- 切削移动 - 检查刀具路径切削移动。
- 连接移动 - 检查刀具路径切入切出和连接。
- 切入切出 - 检查刀具路径切入切出。
- 连接 - 检查刀具路径连接。
选择“所有”后，如果发现碰撞或过切，则会在段末端处分割刀具路径。刀具路径不会分割成其部件部分。“信息”对话框会标识碰撞或过切的刀具路径部件。
分割刀具路径 - 确定如何将刀具路径分割成其安全和不安全部分。
- 输出安全移动 - 创建包含与模型不接触的刀具路径部分的刀具路径。
- 输出不安全移动 - 创建包含碰撞模型的刀具路径部分的刀具路径。
- 重排刀具路径 - 重排刀具路径以使各段末端之间的 3D 距离最短，同时保持段的切削方向。
在对照残留模型检查过切时，有用移动是过切残留模型的移动，因为它们是实际进行切削的移动。
- 分割移动 - 选择时，可将单独移动（例如单独段、切入切出、连接等）分割成安全和不安全部分。取消选择时，如果存在任何不安全部分，则系统会将整个移动添加到不安全刀具路径中。
- 重叠 - 将不安全移动延长到与相邻安全移动重叠时所需的量。这会减少清除和碰撞刀具路径相遇处出现的曲面痕迹。
- 最小长度 - 要想保留在安全刀具路径中而要求不安全移动的安全部分达到的最小长度。例如，如果段的某个部分不安全，但是安全部分短于此最小长度，则它也会添加到不安全刀具路径中。
主轴头间隙 - 输入刀尖、刀柄和夹持长度之和。如果刀具部件的高度小于“主轴头间隙”，则会向刀具部件添加一个额外的部件。如果“自动碰撞检查”设置为“开”，此额外组件与刀具部件中最高处的项目将具有相同的直径，并且此组件的长度会使指定的刀具部件总长度值与“主轴头间隙”值相同。

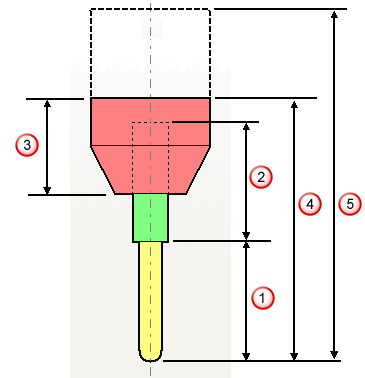

刀具长度
刀柄长度
夹持长度
最小主轴头间隙值
如果主轴头间隙值大于刀具部件高度，则会添加其他部件。
- 如果“自动碰撞检查”设置为“关”，则刀具部件的高度就是刀具的高度 ()；如果“自动碰撞检查”设置为“开”，则刀具部件的高度是刀尖、刀柄和夹持的高度之和 ()。
- 如果您定义的刀具部件的长度值大于“主轴头间隙”值，则系统会忽略“主轴头间隙”值。
- 对于圆盘刀具，如果定义刀柄，则系统会添加额外的部件，以使刀具部件的总长度等于“主轴头间隙”值。
检查余量 - 检查刀具路径时应用的余量与生成刀具路径时使用的余量不同。
余量 - 输入零件留下的材料量。单击“余量”
按钮会将“余量”框分为“径向余量”
和“轴向余量”
。使用这两个设置将分开的“径向余量”和“轴向余量”指定为独立的值。分开的“径向余量”和“轴向余量”值对正交零件很有用。您可以在斜壁零件上使用独立余量，但预测结果会变得更困难。
径向余量 - 输入刀具的径向偏移。进行 2.5 轴或 3 轴加工时，输入正值可在垂直壁留下材料。
轴向余量 - 输入刀具的偏移（仅在刀轴方向）。进行 2.5 轴或 3 轴加工时，输入正值可在水平面留下材料。
- 显示检查余量对话框，从中可以指定不同曲面的余量。
碰撞选项 - 仅与碰撞检查相关的选项。
- 替换刀具 - 选择刀具以将用于创建刀具路径的刀具替换为具有相同刀尖定义、但具有不同刀柄和夹持定义的刀具。这样一来，可以计算仅指定了刀尖的刀具路径，然后对照指定了刀具刀柄和刀具夹持的刀具对刀具路径进行碰撞检查。
如果刀具仅由一个刀具路径锁定，则可以在碰撞检查过程中修改刀具夹持。如果刀具由多个刀具路径锁定，则无法修改刀具夹持。可以通过复制刀具轮廓来解决此问题。要执行此操作，请从单独的刀具关联菜单中选择“设置”，然后单击
。此副本随后会替换激活刀具路径中使用的刀具。由于此刀具现在仅由一个刀具路径锁定，因此可以在碰撞检查过程中修改刀具夹持。

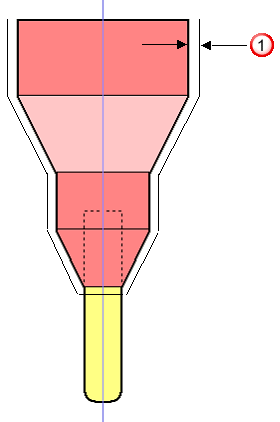

- 刀柄间隙 - 输入刀具刀柄周围的“安全”距离（在检查碰撞时会考虑该距离）。
- 夹持间隙 - 输入刀具夹持周围的“安全”距离（在检查碰撞时会考虑该距离）。
当间隙区域过切到作业中时，系统会检测到碰撞，并显示过切的深度。要确定继续进行是否安全，请将过切深度与间隙值进行比较。例如，某个刀具在使用 15 mm 间隙时产生 2 mm 过切：继续进行是否安全取决于前面刀具路径留下的余量。
- 计算碰撞深度 - 选择此选项可确定碰撞深度（如果发生碰撞）。如果取消选择此选项，可确定刀具路径是否碰撞，但无法确定碰撞深度。
- 调整刀具 - 选择此选项后，PowerMill 可以修改刀具属性（伸出、切削长度）以避免碰撞。这会考虑保证刀具路径安全所需的碰撞深度。
- 仅调整伸出 - 选择此选项后，PowerMill 可以修改夹持伸出以避免夹持碰撞，但不修改刀柄。因此，刀柄碰撞仍可能会发生。在需要纠正夹持碰撞而不纠正刀柄碰撞时，这非常有用。
- 总是创建新的刀具 - 选择此选项可在每次发生碰撞时创建一个刀具。新刀具的属性（伸出、切削长度、碰撞深度）会导致指定刀具路径发生碰撞。
显示不安全移动 - 选中此框时，系统会突出显示刀具路径中的碰撞移动。
应用 - 自动突出显示发生过切的任何区域（碰撞刀具路径以红色显示）。它还会显示过切的深度以及防止过切所需的刀具伸出。
