创建刀具刀柄

本例说明如何为特定刀具创建刀柄。

1. 在资源管理器中右键单击刀具。
2. 从单独的刀具关联菜单中选择“设置”。
3. 从“刀具”对话框中选择“刀柄”选项卡。
4. 单击“增加部件” 按钮以添加刀具刀柄的第一部分。
5. 在“刀柄”选项卡的“尺寸”区域中输入以下值：
   1. 顶部直径 - 15
   2. 底部直径 - 15
   3. 长度 - 20
6. 再次单击“增加部件” 按钮以添加刀具刀柄的第二部分。
7. 在“刀柄”选项卡的“尺寸”区域中输入以下值：
   1. 顶部直径 - 25
   2. 底部直径 - 25
   3. 长度 - 20

   要编辑单个刀柄部件，请在“部件”区域中，选择要编辑的刀柄部分。已选部分会变为浅绿色，并且值会显示在“尺寸”区域中以便进行编辑。要删除单个刀柄部件，请在“部件”区域中选择要删除的刀柄部件，然后单击“删除刀柄部件” 按钮。

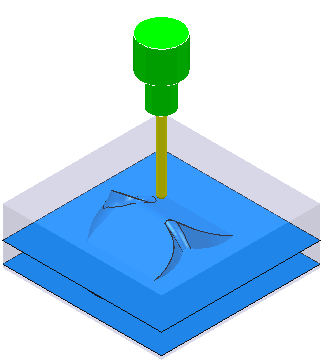

8. 单击“关闭”。刀具和刀具刀柄将显示在图形窗口中：
