“设置清单”对话框

“设置清单”对话框控制着设置清单的创建方式。要显示“设置清单”对话框，请执行以下操作：

• 从“NC 程序”关联菜单中选择“设置清单”>“路径”。
• 单击“NC 程序”选项卡 >“设置清单”面板上的对话框启动器按钮。

此对话框包含以下选项卡：

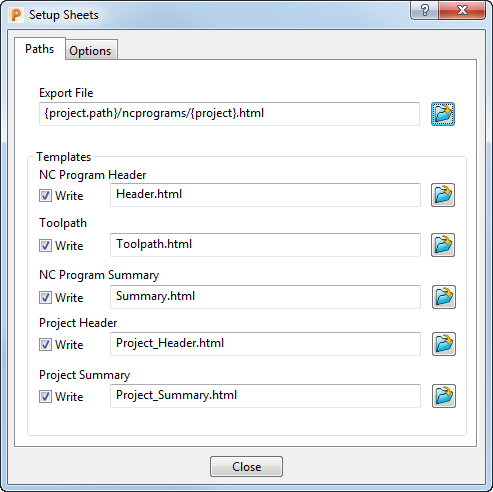

• 路径 - 指定输出位置和用于创建设置清单的模板集：



  输出文件 - 指定设置清单的根文件的位置和名称。默认情况下，PowerMill 使用包含当前项目的文件夹（由变量 {project.path} 表示），并在其中创建文件 /ncprograms/{project}.html。

  要查看如何解析路径，请将鼠标光标悬停在“输出文件”框上并查看工具提示：



  模板 - 指定要使用的模板。最初，PowerMill 使用安装文件夹中的默认模板集。要选择自定义模板集，请修改默认位置以指向所需文件夹：

  • 如果模板的名称与默认集中的模板相同，请在“NC 程序标题”框中单击 ，然后在自己的文件夹中找到 Header.html 模板。PowerMill 会自动查找其余模板。
  • 如果模板的名称与默认集不符，则必须为每个模板提供文件路径。

    在错误框中选择模板会产生不可预料的结果。例如，如果您想使用摘要模板类型，但却在“刀具路径”框中选择此类型，则当您创建设置清单时，<summaryrow> 标记无法进行解析。

  最多可以选择五个不同的模板，但它们必须属于相同的集。最初，PowerMill 使用安装文件夹中的默认模板集。要选择自定义模板集，请修改默认位置以指向所需文件夹：

  • 如果模板的名称与默认集中的模板相同，请在“NC 程序标题”域中单击 ，然后在自己的文件夹中找到 Header.html 模板。PowerMill 会自动查找其余模板。
  • 如果模板的名称与默认集不符，则必须为计划使用的每个模板提供文件路径。已选模板的类型必须始终与域匹配。

    在错误域中选择模板会产生不可预料的结果。例如，如果您想使用摘要模板类型，但却在“刀具路径”域下选择此类型，则当您创建设置清单时，<summaryrow> 标记无法进行解析。

  最多可以选择五个不同的模板，但它们必须属于相同的集。

  写入 - 选择此项可启用设置清单类型并使用此处指定的模板。取消选择此项会禁用设置清单类型。

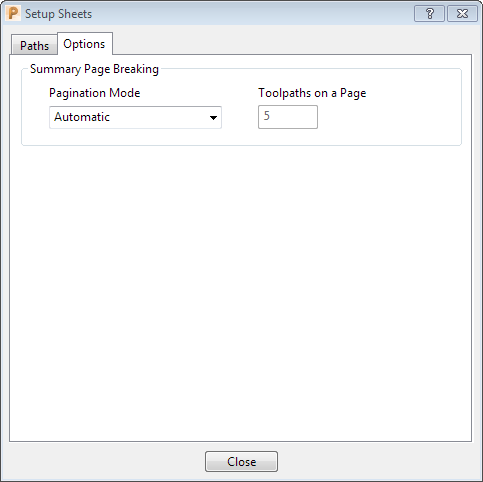

• 选项 - 控制设置清单上的分页：



  分页模式 - 选择选项以确定如何在摘要页面上创建分页：

  • 自动 - PowerMill 决定在每个摘要页面上显示的刀具路径数量。
  • 关 - 所有刀具路径都放置在一个摘要页面上。
  • 用户定义 - 在“每页刀具路径”框中输入数字以指定每个摘要页面上的最大刀具路径数量。
