使用“位置”页面可确定 SWARF 精加工策略的刀具路径位置。此页面包含以下选项：
底部位置 - 选择刀具路径的位置。

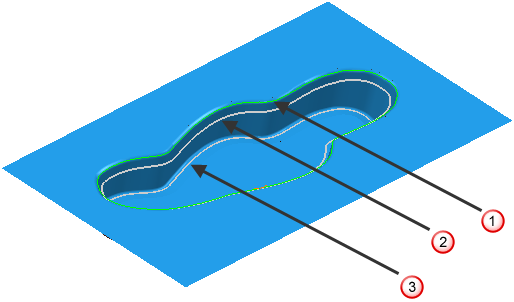

- 自动 - 选择此选项可将刀具放置到零件上。如果要执行“SWARF”加工的曲面下方没有曲面，则该区域不会产生刀具路径。
- 刀具路径
- 顶部参考线

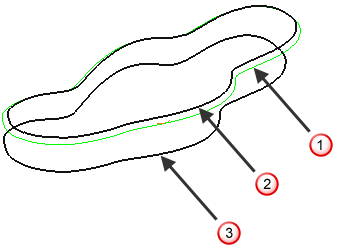

- 底部参考线 - 顶部 - 选择此选项可在“顶部参考线”的高度处进行加工。
- 底部 - 选择此选项可在“底部参考线”的高度处进行加工。

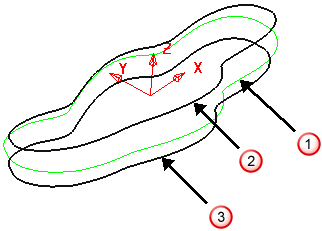

- 工作平面 - 选择此选项可在工作平面的高度处进行加工。
工作平面 - 选择用于定义“底部位置”的工作平面。
用于定义高度的工作平面。
偏移 - 输入偏移值。PowerMill 使用此值从“底部位置”中定义的位置沿刀轴偏移刀具路径的最低位置。

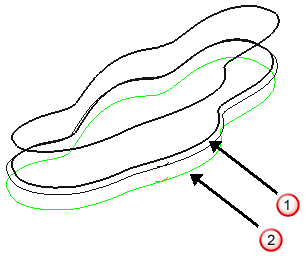

“偏移”为 0。

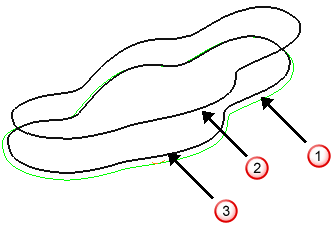

“偏移”为 10。
