曲线投影精加工使用示例

此策略与“直线投影精加工”策略类似，只不过参考线是曲线而非直线。在使用曲面投影精加工时，如果曲面定义不足以带来良好的结果，可以使用这种方法。

本例使用 Examples 文件夹中的 channels.dgk 模型。

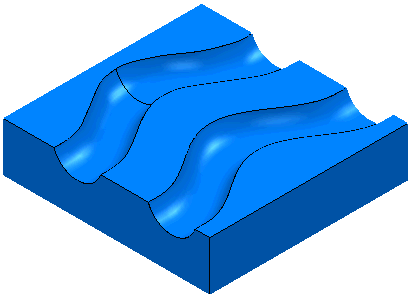

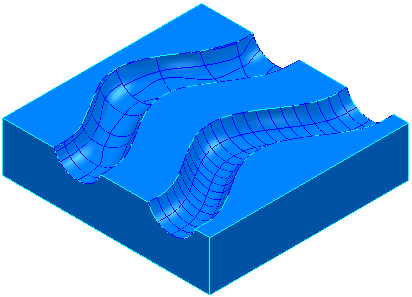

此模型包含两个通道。其中一个通道具有一个定义明确的曲面，另一个具有两个定义不明确的曲面。

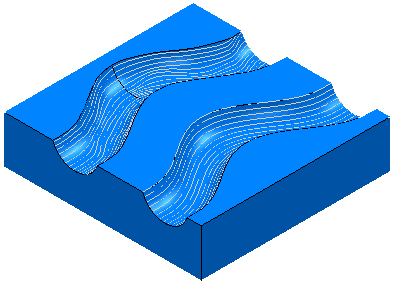

曲面投影在定义明确的曲面上效果很好，在定义不明确的曲面上效果不佳。

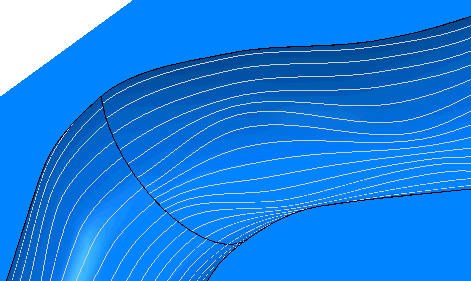

如果仔细查看反向通道，会发现问题：

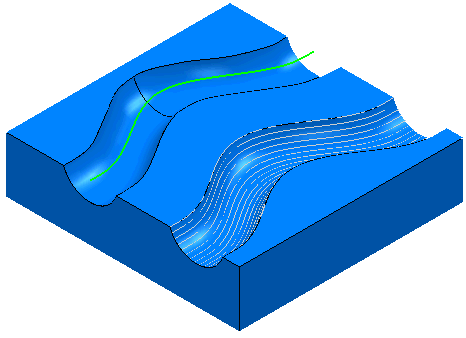

可以使用“曲线投影精加工”解决此问题。需要使用“参考线”来定义刀具路径的轨迹。在本例中，一条名为 Spine.dgk 的参考线（位于 Examples\Patterns 目录中）将会穿过通道的中心。

1. 单击“开始”选项卡 >“创建刀具路径”面板 >“刀具路径”以显示“策略选择器”对话框。
2. 从“精加工”类别中选择“曲线投影精加工”。

   在“曲线投影”页面上：

   1. 为“参考线”选择“中脊线”。
   2. 为“样式”选择“线性”。
   3. 为“方向”选择“向外”。
   4. 在“角度增量”中输入 10。
3. 在“参考线”页面上：
   1. 在“方位角开始”中输入 90。
   2. 在“方位角结束”中输入 90。
   3. 单击“应用”。

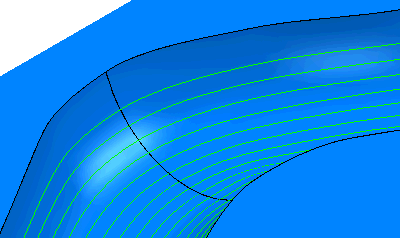

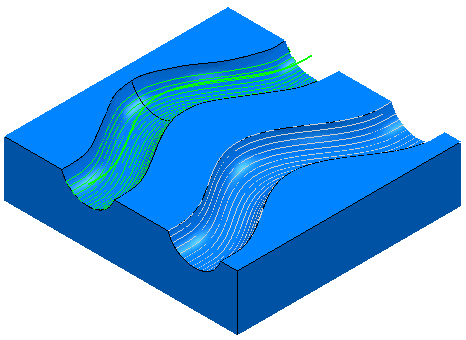

   这将生成所需的光顺刀具路径。详细查看：



4. 如果沿 Z 轴向上偏移中脊线，可在通道中获得更完整的刀具路径。
