编辑拉伸毛坯

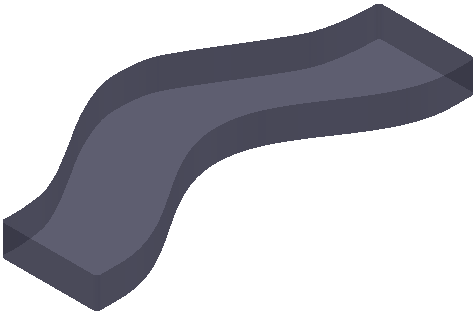

本例以图形方式说明如何编辑毛坯。毛坯是通过边界或图形创建的。

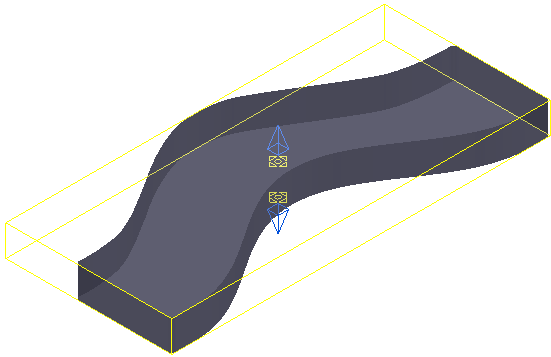

1. 双击毛坯。系统将显示带有方向指示的毛坯和“毛坯编辑器”选项卡。



   毛坯的周围将出现黄色立方体，毛坯的顶部和底部将出现 。

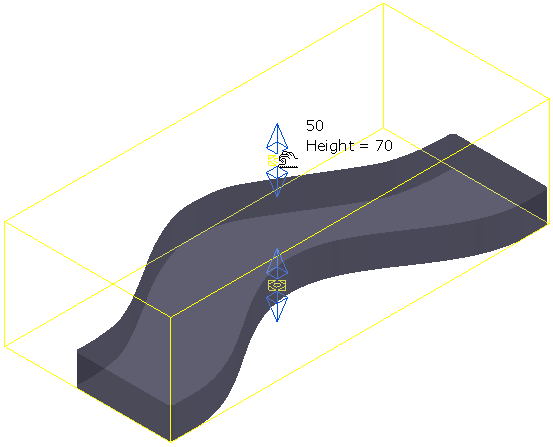

2. 要更改毛坯的高度，请将光标放在其中一个蓝色箭头上。光标将变为 。单击并拖动鼠标以更改高度。光标旁的文本会显示当前高度（本例中为 70）和高度增量（本例中为 50）。



   在按住 Shift 键的同时单击并拖动蓝色箭头可同时移动相对面。

3. 要移动毛坯，请将光标放在毛坯的其中一个黄色边缘上。光标将变为 。
4. 单击并拖动鼠标以移动毛坯。

   只能沿 Z 轴上下移动毛坯。

   另一种移动毛坯的方法是，将光标放在其中一个黄色球体上，然后单击并拖动鼠标。

   如果启用了智能光标，可通过捕捉相关的几何形体来调整位置。捕捉仅适用于移动块，不能用于调整大小。
