通过参考线创建刀具刀柄

本例说明如何为特定刀具创建刀柄。刀柄轮廓在 PowerMill 外部生成，并输入为参考线。可以采用相同的方式创建自定义刀具轮廓、靠模铣刀轮廓和刀具夹持。

要创建参考线，请执行以下操作：

1. 单击“参考线”选项卡 >“创建”面板 >“参考线”以创建新的参考线。
2. 从单独的参考线关联菜单中选择“插入”>“文件”。这将显示“打开参考线”对话框。
   1. 单击 以显示 Examples 文件，然后单击 Patterns 文件夹。
   2. 选择 sample_shank.dgk，然后单击“打开”。



要创建刀柄，请执行以下操作：

1. 创建 10 mm“球头刀”。

   系统将显示“球头刀”对话框。

2. 选择“刀柄”选项卡。
3. 单击“选择参考线”，然后选择刚才插入项目中的参考线。
4. 单击“通过参考线创建刀柄” 按钮。

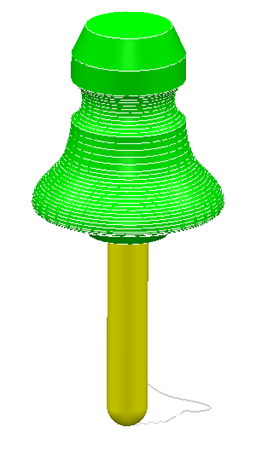

   刀柄将添加到刀尖。



   由于刀具刀柄不能包含负 Y 方向移动，因此 PowerMill 会在创建刀柄时将其从参考线中删除。

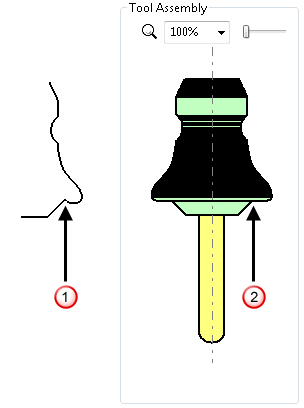

   包含负 Y 方向移动的参考线。

   通过仅含正 Y 方向移动的参考线创建的刀柄。
