圆形变换示例

本例说明如何使用圆形参考线在刀具路径上创建多个旋转。

本例使用 Examples 文件夹中的 Blisk_Simple.dgk 模型，并使用叶片精加工刀具路径作为激活的刀具路径。它将 XY 面 作为主工作平面。

1. 单击“刀具路径编辑”选项卡 >“编辑”面板 >“变换”，以显示“刀具路径变换”选项卡。
2. 单击“刀具路径变换”选项卡 >“变换”面板 >“多重变换”以显示“多重变换”对话框。

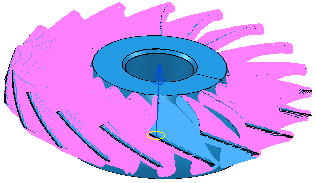

3. 选择“圆形”选项卡，然后在“数值”中输入 18。

   刀具路径应围绕轮毂中心旋转，如果是这样的话，请转到步骤 4。如果刀具路径未围绕轮毂中心旋转，请转到步骤 3。

4. 单击 ，在“状态”栏上的 中输入坐标 0 0 0。
5. 单击“接受”(Accept)。



6. 将主工作平面更改为 YZ 面 。

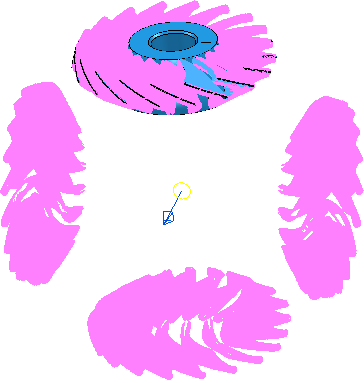

7. 在“圆形”选项卡中，输入：
   1. “数值”4。
   2. “半径”600。
   3. 单击 ，在“状态”栏上的 中输入坐标 0 0 -400。
   4. 单击“接受”(Accept)。



8. 单击“刀具路径变换”选项卡 >“完成”面板 >“接受”，以接受更改并创建重复的刀具路径
