编辑特征

可以使用“编辑特征”对话框编辑特征。这可让您更改已创建或已输入的特征。

要编辑特征，请执行以下操作：

1. 单击“特征组”选项卡 >“编辑”面板 >“特征编辑器”以显示“特征编辑器”选项卡。
2. 根据特征类型，选择要编辑的特征，然后单击“特征编辑器”选项卡 >“编辑”面板 >“设置”以显示“编辑特征”对话框
3. 例如，选择矩形型腔将显示“编辑矩形型腔特征”对话框。

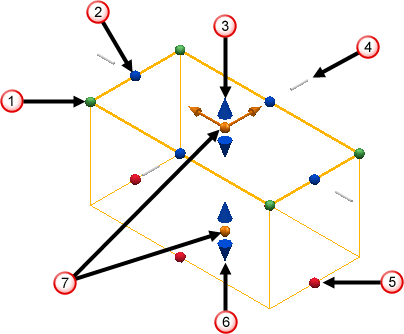

4. 使用对话框上的选项或使用图形手柄可修改特征的属性。



   - 单击并拖动绿色球可编辑特征的拐角半径。

   - 单击并拖动蓝色球可编辑特征的长度。

   - 单击并拖动蓝色箭头可编辑特征的顶面位置。

   - 单击并拖动灰色条可编辑轮廓曲线在 Z 轴上的位置。

   - 单击并拖动红色球可编辑特征的拔模角。

   - 单击并拖动蓝色箭头可编辑特征的底面位置。

   - 单击并拖动橙色球可编辑特征的位置。

   可用的选项和图形手柄因创建的特征类型而异。

5. 单击“关闭”以接受更改并关闭对话框。
6. 单击“特征编辑器”选项卡 >“完成”面板 >“接受”以保存编辑的特征。
