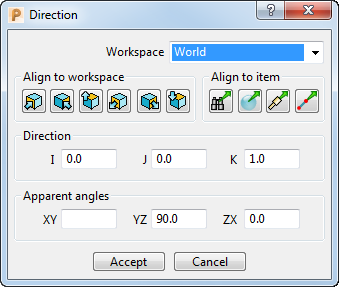

使用“方向”对话框可编辑项的方向。系统通过单位矢量定义方向。
在相应的对话框中单击
可显示“方向”对话框。
您也可以使用“工作平面编辑器”选项卡上的“X 轴方向”、“Y 轴方向”或“Z 轴方向”选项显示“方向”对话框。
该选项卡包含以下选项：
工作空间 - 选择您要在其上进行编辑的工作空间。
- 世界坐标系 - 相对于世界坐标系指定点。
- 工作平面 - 相对于激活工作平面指定点。此选项仅在存在激活工作平面且您正在编辑非激活工作平面时才可用。
对齐工作空间 - 选择世界坐标系的一根轴以对齐已选工作空间。从以下选项选择：
正 X 轴。
正 Y 轴。
正 Z 轴。
负 X 轴。
负 Y 轴。
负 Z 轴。
例如，如果您从下例开始：
您正在编辑的工作平面。
激活工作平面（或者如果无激活工作平面，则为全局坐标系）。
- 单击“工作平面编辑器”选项卡 >“编辑”面板 >“X 轴方向”。
- 在“方向”对话框中，单击 。工作平面将变为：
工作平面的 X 轴与世界坐标系的 Y 轴对齐。
- 在“方向”对话框中，单击 。工作平面将变为：
工作平面的 X 轴与世界坐标系的 -Z 轴对齐。
对齐项目 - 选择一个选项，以确定项目的方向矢量。
对齐查看 - 单击此按钮可将方向矢量与当前图形视图对齐。
对齐几何形体 - 单击此按钮将对齐方向矢量，使其垂直于该点处的曲面。
对齐刀具 - 单击此按钮将对齐方向矢量，使其与刀轴对齐。
对齐直线 - 单击此按钮可将方向矢量与用户定义的直线对齐。
方向 - 输入单位矢量的“I”、“J”和“K”坐标。
视角 - 显示单位矢量与选定工作空间的 XY、YX 和 ZX 平面之间的视角。
