“刀具”对话框中的“控制点”选项卡定义了刀具编程点和标距点相对于刀片刀尖半径中心的位置。
要显示“刀具”对话框，请执行以下操作：
- 单击“开始”选项卡 >“刀具”面板 >“创建刀具”；或者
- 从“刀具”关联菜单中选择“创建刀具”。
编程点 - 选择此选项可手动指定编程刀片的点位置。如果取消选择此选项，系统会根据刀具的几何形体自动计算编程点。

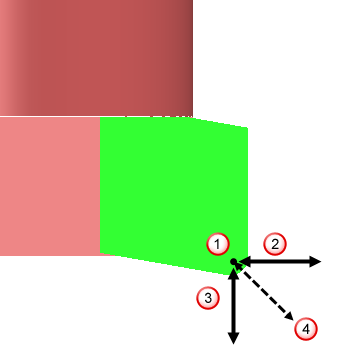

刀片刀尖半径中心。
编程点的 X 轴分量。
编程点的 Z 轴分量。
编程点。
X - 输入编程点的 X 轴分量。
Z - 输入编程点的 Z 轴分量。
标距点 - 选择此选项可手动指定刀具夹持相对于刀片刀尖半径中心装配到机床的位置。如果取消选择此选项，系统会根据刀具的几何形体自动计算标距点。

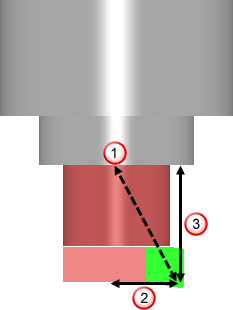

标距点
标距点的 X 轴分量。
标距点的 Z 轴分量。
X - 输入标距点的 X 轴分量。
Z - 输入标距点的 Z 轴分量。
