接触点边界示例

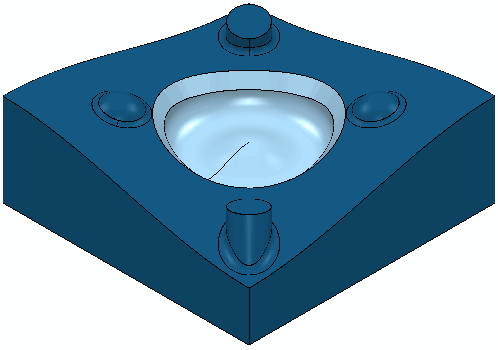

本例使用 Examples 文件夹中的 5_axis_Test_top.dgk 模型。

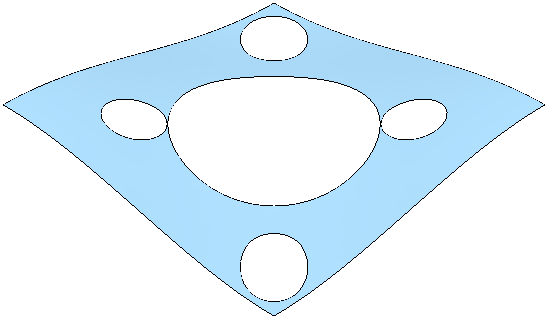

1. 选择曲面。



2. 从“边界”关联菜单中选择“创建边界”>“接触点”。

   系统会显示“接触点边界”对话框。

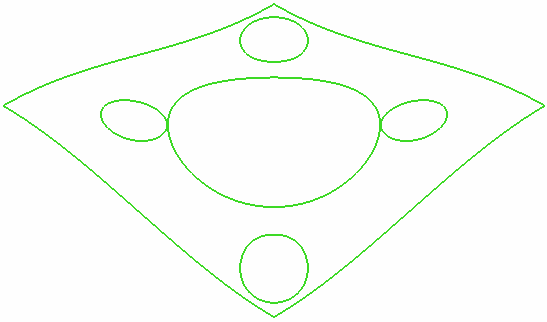

3. 单击“模型” 按钮，以创建已选曲面的接触点边界。



   此边界独立于刀具。系统会在创建刀具路径时自动计算刀具特定的边界。

4. 单击“接受”关闭对话框。
5. 在模型限界创建毛坯和 20 mm 的球头刀。

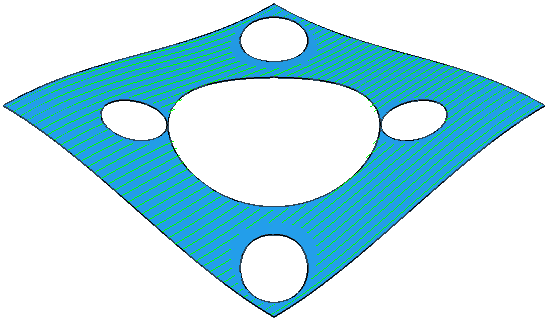

6. 使用“接触点边界”创建“平行精加工”刀具路径。“接触点边界”将转换为 20 mm 球头刀所需的实际边界：

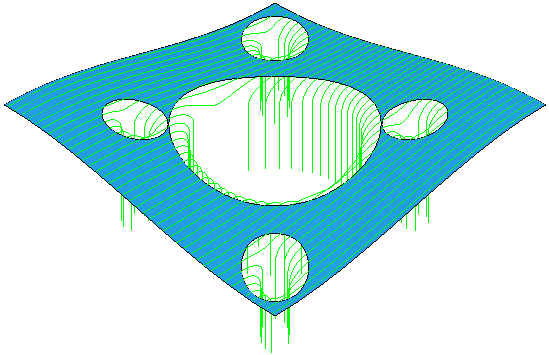

   如果使用“已选曲面边界”，则您将看到以下效果：



   在本例中，刀具路径会卷边，而使用“接触点边界”会阻止卷边。

如果选择多个曲面或包含两个重合侧边的曲面（例如，圆柱体），“接触点边界”会起到很好的作用。

1. 选择 5_axis_Test.dgk 模型的型腔。



2. 在此基础上创建“接触点边界”（执行上述步骤 2 到 4），即可创建所需的边界。
