移动和间隙 - 策略

“移动和间隙”指定了刀具穿过快进连接时的移动和间隙参数。

此页面包含以下选项：

最小退刀距离 - 输入初始退刀移动的最小长度。如有必要，移动会自动延长以避免过切和碰撞。

最小进刀距离 - 输入最终进刀移动的最小长度。如有必要，移动会自动延长以避免过切和碰撞。

自动延长 - 选择此项可沿指定方向延长退刀和进刀移动以到达安全区域。这会将到安全区域的整个退刀路径和来自安全区域的整个进刀路径定义为单向。

• 最大长度 - 输入自动延长的最大长度。如果指定方向的移动会到达安全区域，但只有在经过过长距离后才能到达，则在这种情况下，使用此选项可以限制延长。例如，刀轴位于 X 轴附近，而安全区域是垂直于 Z 轴的平面的情况。

相对下切距离 - 使用这些选项可定义掠过连接和相对连接中所用下切距离的长度和测量参考。

• 距离 - 在刀具路径段始端上方输入距离以停止快速下切并开始刀具路径的控制进刀。
• 自...测量 - 选择如何测量指定的距离：
  • 上一 Z 高度 - 测量下切移动和斜向切入相对于位于刀具路径段始端上方的 Z 高度（上一 Z 高度）的相对距离。“距离”为 2 时的效果：



    此选项仅适用于区域清除刀具路径。

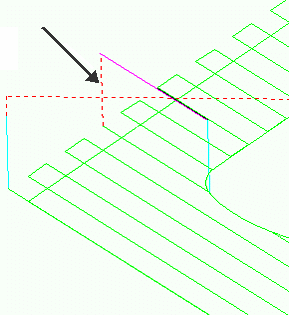

  • 刀具路径点 - 测量下切移动和斜向切入相对于刀具路径段始端（当前 Z 高度）的相对距离。“距离”为 2 时的效果：



平面掠过移动 - 使用这些选项可定义掠过连接所用平面的位置和方向。

• 用于非平面安全区域 - 选择此选项可使用平面掠过曲面。此选项仅在刀具路径具有球形或圆柱安全区域时才可用。
• 平面 - 从列表中选择一个选项，以定义掠过平面的方向：
  • 自动 - 掠过平面垂直于刀具路径的 Z 方向。
  • 插值 - 掠过平面垂直于介于退刀移动方向之间的矢量，且与进刀方向相反。
  • 安全区域 - 掠过平面平行于安全区域。此选项仅在刀具路径具有平面安全区域时才可用。
  • 工作平面 Z - 掠过平面垂直于从“工作平面”域选择的现有工作平面的 Z 方向。
• 工作平面 - 选择一个工作平面，以从其定向掠过平面。此选项仅当在“平面”中选择“工作平面 Z”时才可用。

修圆快进移动 - 当刀具在整个零件内快进时，使用这些选项可将圆弧放在连接移动的拐角处。这可避免突然改变方向，并且可用于高速加工。

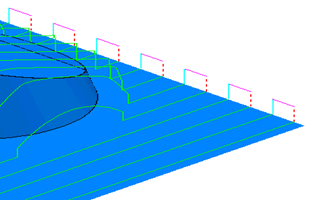

取消选择此选项后，快进移动将为线性移动且与连接移动形成直角：

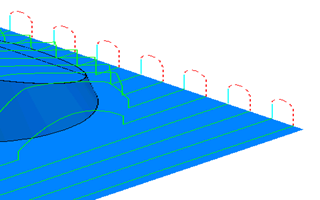

选择此选项后，快进移动将为曲线移动，且与连接移动形成圆弧。圆弧半径由“圆弧半径(TDU)”域控制：

• 圆弧半径(刀具直径单位) - 输入用于替换拐角的圆弧的半径。

间隙

使用以下选项可对定义掠过连接和调整进刀和退刀移动以避免过切时使用的间隙进行定义。

轴向间隙 - 输入沿刀轴所需的间隙。

径向间隙 - 输入刀具径向方向中所需的间隙。
