在模型更改时更新刀具路径

如果您使用模型生成刀具路径，之后模型发生更改，则无需重新生成刀具路径即可将其更新。

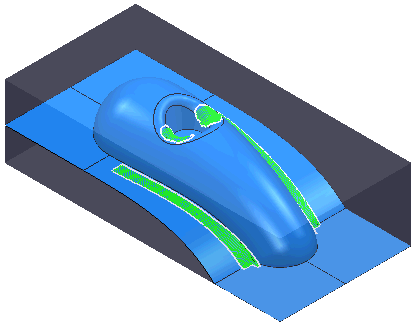

本例使用 Examples 文件夹中的 Cowling.dgk 模型最有效地说明了这一点。

本例使用一个毛坯以及一些刀具、刀具路径和边界，并且可将某些刀具路径限制在边界内。

此项目包含三种不同类型的边界：

• 毛坯 - 边界。
• 残留 - 锁定的边界。此项用于创建拐角刀具路径。
• 浅滩 - 锁定的边界。此项用于创建平行边界刀具路径，但它也已经过编辑。

要在模型更改时更新刀具路径，请执行以下操作：

1. 在资源管理器中，从“模型”关联菜单中选择“删除所有”以删除模型。
2. 从“刀具路径”关联菜单中选择“无效所有”。在出现的“PowerMill 查询”对话框中，单击“是”以使所有刀具路径无效。系统会将所有刀具路径都更新为“计算器” 符号，并将其从图形窗口中删除。
3. 从“边界”关联菜单中选择“无效所有”。在出现的“PowerMill 查询”对话框中，单击“是”以使所有边界无效。

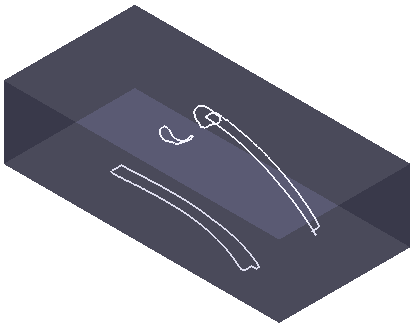

   系统会将所有边界都更新为“计算器” 符号，但仍会显示这些边界。除此之外，任何已编辑的边界（在本例中为“浅滩”）均不会失效，原因是系统无法自动重新创建已编辑的边界。



4. 单击“文件”选项卡 >“输入”>“模型”以输入模型。
5. 从“刀具路径”关联菜单中选择“批处理”，以重新计算所有刀具路径。此操作还会计算创建刀具路径所需的任何边界。在本例中计算的是残留边界，原因是它用于创建拐角刀具路径。



6. 从“边界”关联菜单中选择“批处理”，以重新计算边界。系统将重新计算毛坯边界（唯一未计算的边界）。

注： 通过这种方式，您只能将细微的修改更新到模型中。您无法使用这种方式更改毛坯。
