“刀具”对话框的“夹持”选项卡用于定义刀具的夹持部分。刀具路径要避免与刀具夹持接触。
要显示“刀具”对话框，请执行以下操作：
- 单击“开始”选项卡 >“刀具”面板 >“创建刀具”；或者
- 从“刀具”关联菜单中选择“创建刀具”。
刀具的切削部分为黄色，非切削部分为绿色，刀具夹持为粉红色。
该选项卡包含以下选项：
加载刀具夹持 - 单击此按钮可从三角形模型中输入刀具夹持。
清除刀具夹持 - 单击此按钮可删除刀具夹持。
保存刀具夹持 - 单击此按钮可保存夹持。系统不会保存刀片。
刀片手型 - 从列表中选择选项来指定刀片位于夹持的哪一侧。
右 - 刀片位于夹持的右侧。
左 - 刀片位于夹持的左侧。
夹持形状 - 从列表中选择选项来指定夹持的形状。

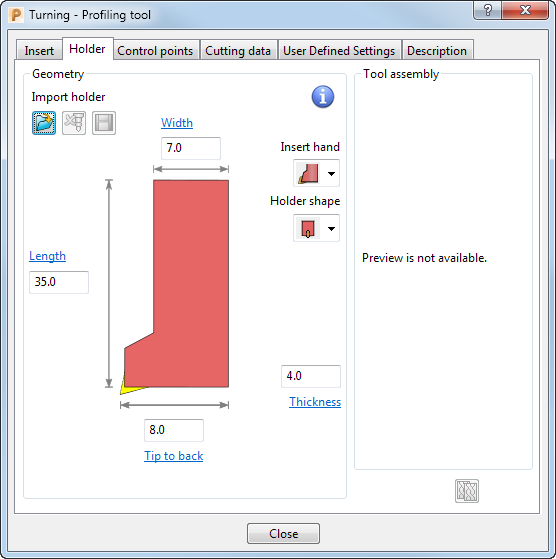

矩形 - 显示矩形夹持的尺寸选项。
- 宽度 - 输入夹持的宽度。
- 长度 - 输入夹持的长度。
- 刀尖到背面 - 输入值以指定刀片的切削刀尖与夹持背面边缘之间的距离。
- 余量 - 输入夹持的余量。

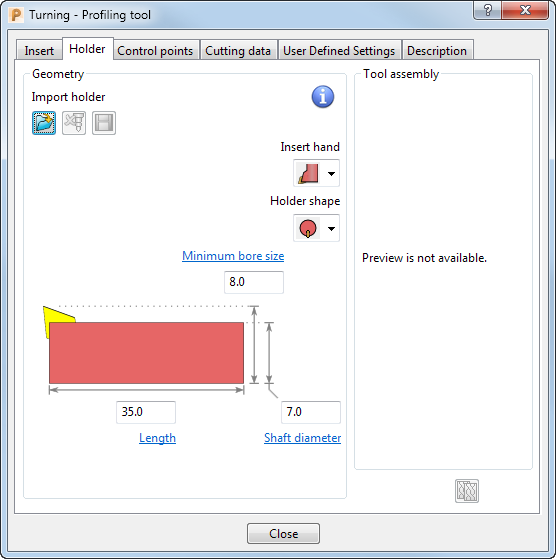

圆柱 - 显示圆柱夹持的尺寸选项。
- 长度 - 输入特征的长度。
- 最小镗孔尺寸 - 指定刀具可以进入的孔的最小直径。这是自夹持底部到刀片的切削刀尖所测得的尺寸。
- 轴径 - 输入夹持的直径。
