降低孔相交处的进给率

本例说明如何查找孔相交以及降低这些相交处的进给率和主轴转速。

本例从一个包含两个特征设置的模型开始，其中一个特征设置包含三个孔（灰色），另一个包含两个孔（洋红色）。

1. 从“孔特征设置”关联菜单中选择“查找孔相交”。这将在两组孔完全或部分相交的地方创建相交。



2. 创建毛坯和钻孔刀具。
3. 显示“单次啄钻”对话框。
4. 选择“进给率相交”页面：
   1. 选择“孔相交”。
   2. 在“距离”中输入 20。
   3. 在“步数”中输入 3。
   4. 在“安全区域”中输入 30。
   5. 在“进给率”中输入 40。
   6. 在“主轴转速”中输入 20。
   7. 在“停留时间”中输入 1。
   8. 单击“计算”。

   这将创建在孔相交处减慢速度的钻孔刀具路径。

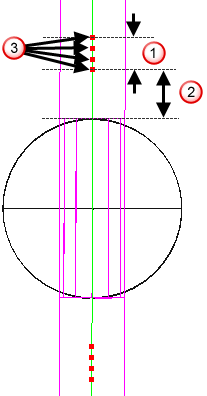

5. 单击“刀具路径”选项卡 >“显示”>“显示”>“点”以显示每个步骤。



   距离

   安全区域

   步数
