在其他边界内创建边界

本例说明如何在其他边界内创建边界。本例使用 Examples 文件夹中的 Pockets.tri 模型。

1. 创建一个毛坯，并定义 10 mm 的球头刀。

   确保毛坯延伸到模型顶部上方。

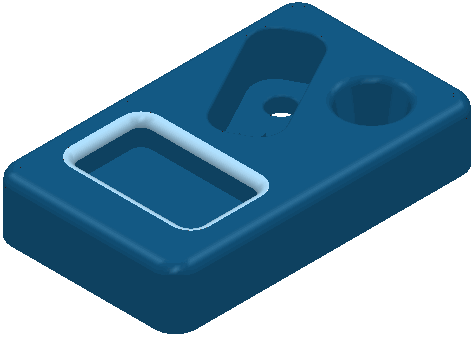

2. 选择矩形型腔四周的圆倒角。



3. 从“边界”关联菜单中选择“创建边界”>“已选曲面”。
4. 在“已选曲面边界”对话框中：
   1. 在“名称”中输入 SelSurface
   2. 单击“应用”创建边界。
   3. 单击“接受”关闭对话框：

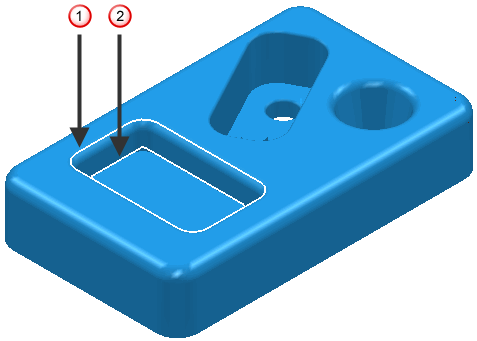

   所需的段

   必须删除的段

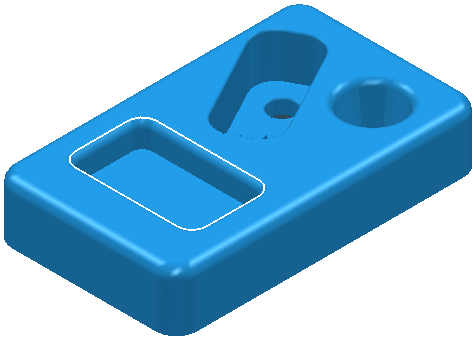

5. 要删除内部段，请选择它并按下 Del 键。

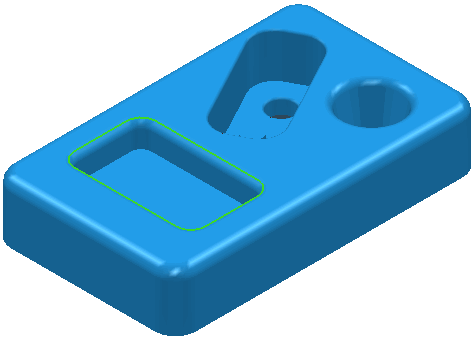

6. 选择其余段。



7. 从“边界”关联菜单中选择“创建边界”>“浅滩”，以在此现有边界内创建浅滩边界。在对话框中：
   1. 在“名称”中输入 Shallow Pocket
   2. 选择“剪裁边界”
   3. 选择“内”。
   4. 选择 SelSurface 作为“剪裁边界”。
   5. 单击“应用”创建边界。
   6. 单击“接受”关闭对话框：

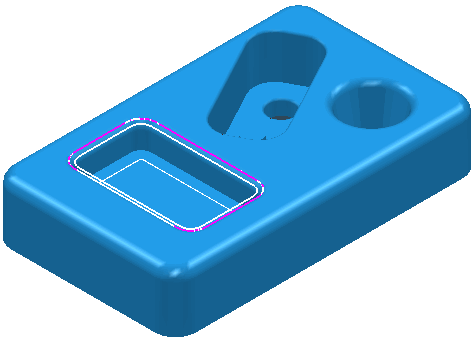

   您可以看到，在已选曲面边界内创建了浅滩边界。

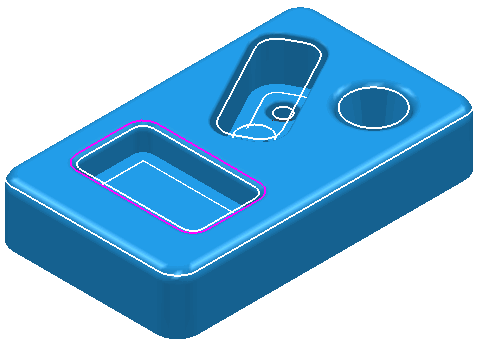

注： 同样，您可以在已选曲面边界外创建浅滩边界，方法是选择“外”单选按钮，然后单击“应用”：

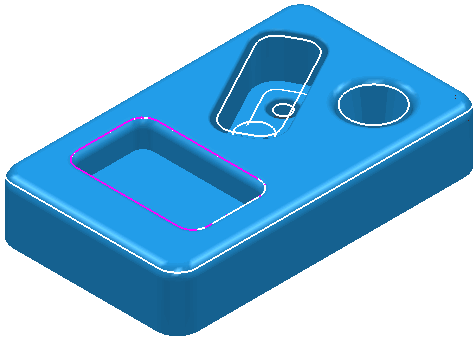

注： 要创建整个浅滩边界，请取消选择“剪裁边界”，然后单击“应用”。
