工作平面限界

使用“工作平面限界”页面指定对模型的哪个部分进行加工并控制切面的方向。默认情况下，系统会对整个模型进行加工。工作平面限界在以下情况下很有用：

• 参考线延伸到管道末端之外。
• 管道方向与垂直于参考线的平面不匹配。管道加工仅加工闭合的切面。
• 您只想加工管道的某部分。

此页面包含以下选项：

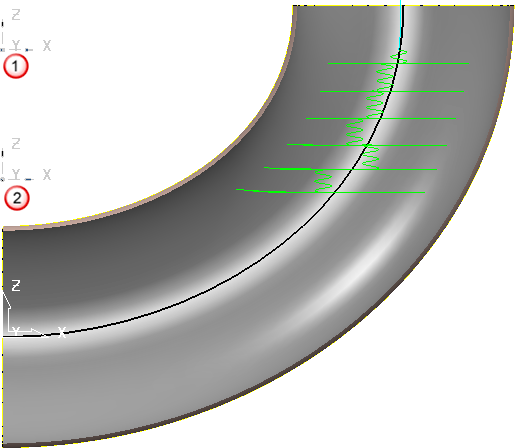

工作平面限界 - 选择此项可将刀具路径限制到指定的工作平面。如果使用工作平面限界，则系统会在两个工作平面的 XY 平面之间插补切面的平面。

上限 - 选择工作平面以定义加工上限 。

下限 - 选择工作平面以定义加工下限 。

注： 限界位于刀具中心（球心）而不是刀尖位置。
