使用“测量工具”选项卡确定对话框中的值

本例说明如何计算对话框中的值。本例在“模型区域清除”策略对话框的“壁精加工”页面中输入值。

在本例中，所需的“最后行距”是模型上两个点之间的长度。使用“测量工具”选项卡来确定此距离：

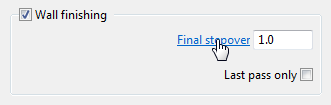

1. 单击“最后行距”超链接。



2. 单击“测量工具”选项卡 >“测量类型”面板 >“两点间距离”。
3. 在图形区域中，单击两个点。光标会显示附加信息以帮助进行选择，例如：

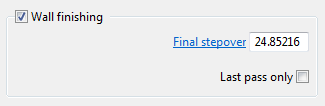

4. 选择第二个点以关闭“测量工具”选项卡，然后在“最后行距”域中输入测量的长度：
