本简单示例使用平行加工刀具路径来加工台阶，借以说明碰撞避让的效果。

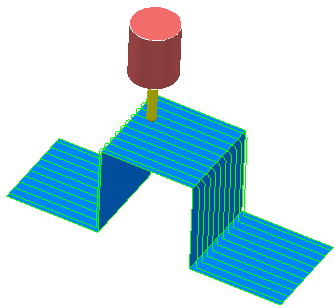

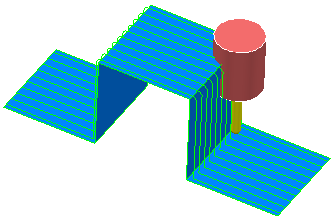

创建用于加工台阶的简单平行加工刀具路径时，台阶与刀柄之间会发生碰撞：
解决此问题的一种方法是增加刀具的长度。另一种方法是更改刀具路径策略。
第三种方法是使用碰撞避让。在本例中，初始刀轴是垂直刀轴。
- 选择“自动碰撞避让”。
- 选择“碰撞避让”选项卡。
- 为“刀轴倾斜”选择“前倾”，在“刀柄间隙”中输入 1.0，并在“夹持间隙”中输入 1.0。
- 单击“接受”(Accept)。
- 创建新的平行加工刀具路径。

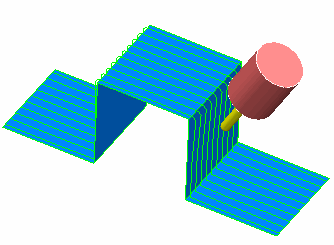

可以看到，现在刀具路径在陡峭部分上倾斜，以避免刀具夹持碰撞。

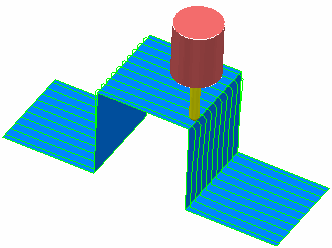

在刀具夹持不会碰撞的平坦部分上，刀具路径仍然是 3 轴刀具路径：
总之，刀具会在尽可能多的刀具路径部分中尝试遵循原始的刀轴定义。仅当无法做到这一点时，刀轴才会按“刀轴倾斜”域中指定的方向改变，直到刀具部件不再发生碰撞。
