删除孔相交

本例说明如何删除孔中的相交。起始模型如下：

孔处于两个孔特征设置中：三个白色孔处于一个孔特征设置中，两个洋红色孔处于另一个（当前激活）孔特征设置中。

注： 要从“孔特征设置”关联菜单中创建相交，请选择“查找孔相交”。

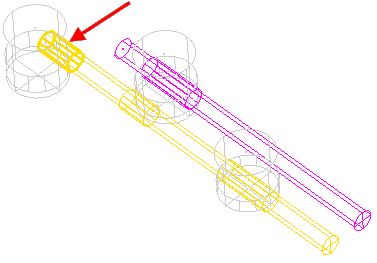

1. 选择具有三处相交的孔。



2. 从单独的“孔特征设置”关联菜单中选择“编辑孔”，以显示“编辑孔”对话框。

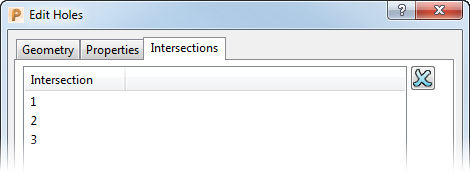

3. 单击“相交”选项卡。



   系统会显示已选孔有三处相交。

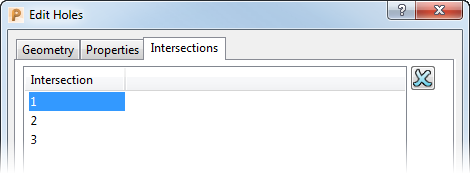

4. 在对话框左侧选择相交 1。

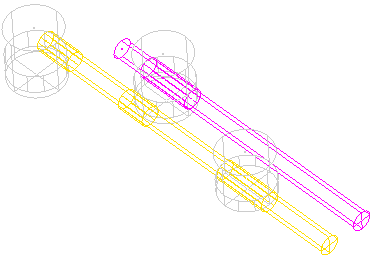

   系统会使用较粗轮廓线显示已选相交：



5. 单击“删除” 以删除相交。

   系统会删除相交 1，并将其余相交从 2 和 3 重新命名为 1 和 2。

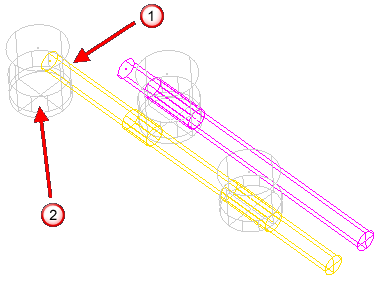

   系统会更新孔特征设置以删除一处相交：



   删除的相交。

   与另一个孔的相交会保留。
