参数螺旋精加工的示例

本例说明如何创建参数螺旋精加工刀具路径。本例使用：

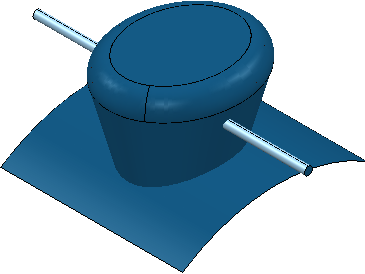

• Examples 文件夹中的 Boss.dgk 和 Pins.dgk 模型。
• Examples > Patterns 文件夹中的 CentralCurve.dgk 参考线。
• 一个矩形毛坯。
• 一个 10 毫米球头刀。

刀具路径必须加工凸台并避免销钉。

在参数螺旋精加工刀具路径中，“加工模式”为“碰撞”的曲面的行为方式与其他策略不同。

在参数螺旋刀具路径中：

• 通过忽略设置为“碰撞”的曲面来创建螺旋参考线。
• 系统会沿着刀具的投影方向将参考线提升到设置为“碰撞”的曲面的上方。

这样可以快速创建刀具路径。

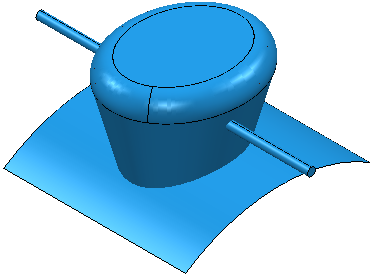

1. 要避免加工销钉，请选择销钉。



2. 单击“开始”选项卡 >“刀具路径设置”面板 >“余量”以显示“余量首选项”对话框。
   1. 选择“曲面默认”选项卡。
   2. 在对话框底部的组合列表中选择顶部组合。
   3. 单击 “获取组件”以将销钉放置在此组合中。已选组件的数量会更改为 1。
   4. 为“加工模式”选择“碰撞”。
   5. 单击“接受”(Accept)。
3. 单击“开始”选项卡 >“创建刀具路径”面板 >“刀具路径”以显示“策略选择器”对话框。
4. 从“精加工”类别中选择“参数螺旋精加工”。
   1. 为“中心曲线”选择通过 CentralCurve.dgk 创建的参考线。
   2. 为“外部限界”选择“曲面”。
   3. 在“左角”中输入 15。
   4. 在“右角”中输入 15。
   5. 在“最大行距”中输入 5。
   6. 单击“计算”。
