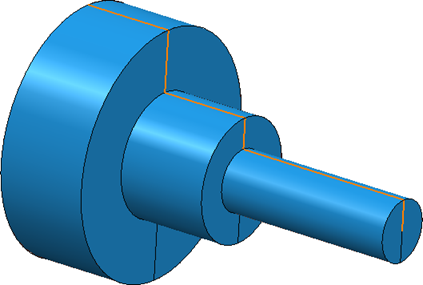

创建纺锤形轮廓示例

要从模型中提取轮廓曲线，请执行以下操作：

1. 在资源管理器中，右键单击“参考线”，然后选择“曲线编辑器”。
2. 单击“曲线编辑器”选项卡 >“创建”面板 >“曲线”>“纺锤形轮廓”。

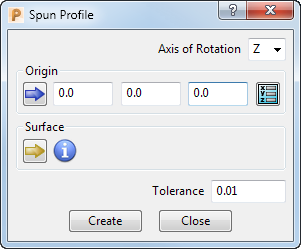

3. 系统将显示“纺锤形轮廓”对话框。



4. 从“旋转轴”列表中选择选项，以指定围绕激活工作平面的哪个轴旋转。
5. 要更改旋转原点的位置，请在“坐标原点”区域中单击“切换到位置模式”。
6. 输入旋转轴原点的坐标，或在图形窗口中选择该原点。
7. 在“曲面”下，单击“曲面选择模式”。
8. 在图形窗口中选择要通过其创建曲线的曲面，或不选择任何内容以使用所有可用曲面。
9. 将光标悬停在 图标上方，以显示有关已选曲面的信息。

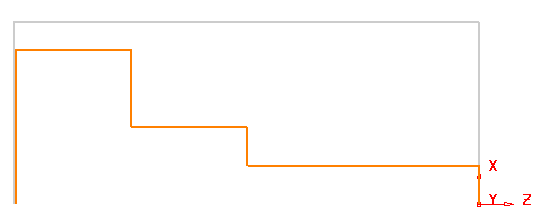

10. 单击“创建”以创建曲线并关闭对话框。





注： 如果此曲线无法正常工作，请确保选择正确的主编辑平面。
