避免深入加工未加工的毛坯

本例说明如何避免过于深入地加工毛坯材料。这可控制在残留模型中切削的深度，从而防止刀具损坏。本例使用 Examples 文件中的 powerdrill.dgk 模型。

1. 围绕型腔创建毛坯。



2. 使用 30 mm 端铣刀创建模型区域清除刀具路径。



3. 从“残留模型”上下文菜单中选择“创建残留模型”。
4. 从单独的残留模型关联菜单中选择“应用”>“激活刀具路径在后”。

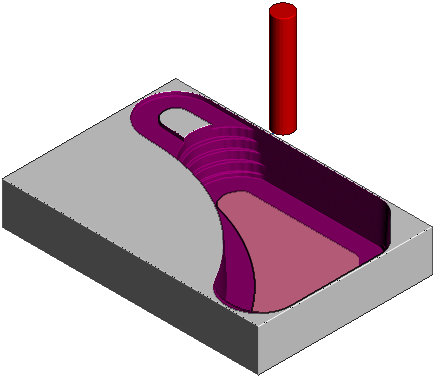

5. 从单独的残留模型关联菜单中选择“计算”。



6. 使用 10 mm 端铣刀创建等高刀具路径。在“毛坯切削”页面上：
   1. 选择“切削深度”，然后为 输入 2.0。
   2. 选择刚才创建的残留模型。

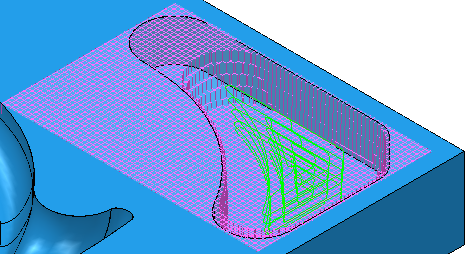

   3. 单击“计算”。

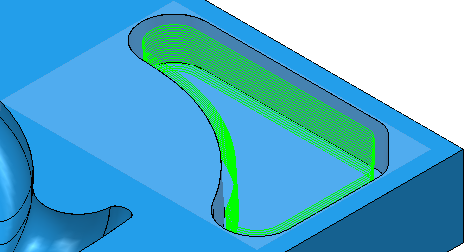

   在没有残留模型时，更容易看到刀具路径。

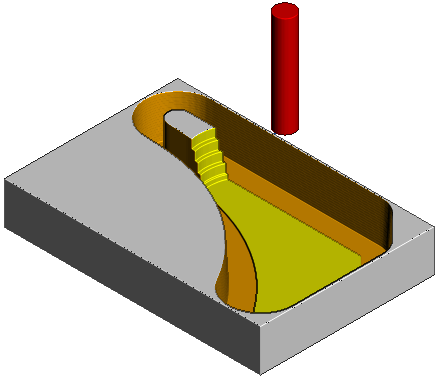

   下面看一下 ViewMill 仿真：

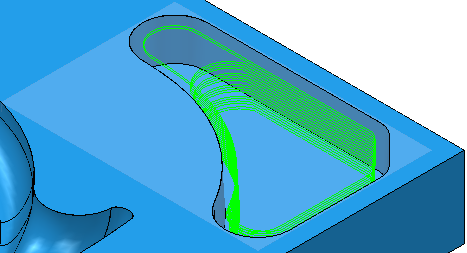

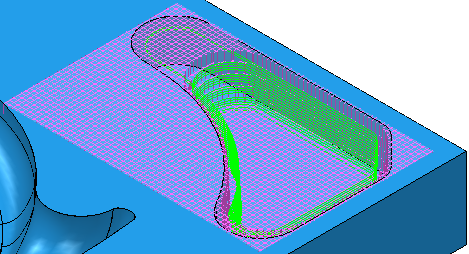

   您可以看到刀具路径如何遵循残留模型而不是模型。

如果不控制毛坯切削，则刀具路径将沿着模型而非毛坯加工。

1. 在“策略”对话框中，单击 以基于此刀具路径创建第二条等高刀具路径。
2. 在“毛坯切削”页面上：
   1. 为“残留模型”选择“无”。
   2. 单击“计算”。

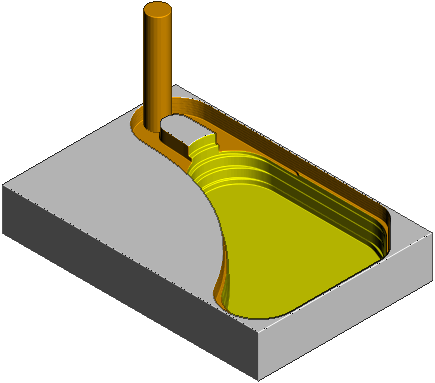

   下面看一下 ViewMill 仿真：



   此刀具路径将产生过深的切削深度和过大的刀具荷载，因为它在狭窄的拐角处进行加工并将直立部分留在中间。
