点分布示例

本例介绍已选区域中的刀轴插补和点重新分布。通过更平缓地改变刀轴，使机床在每个刀具路径段的始端平稳地移动。

本例使用 Examples 文件夹中的 impeller.dgk 模型，并假定您已完成了刀轴编辑示例。

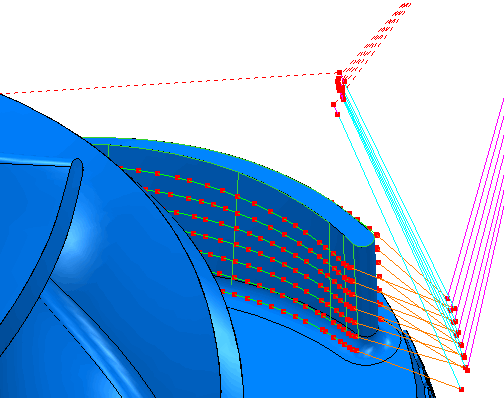

1. 查看叶片刀具路径的圆倒角，然后单击“刀具路径”选项卡 >“显示”面板 >“显示”>“点”。



2. 单击“刀具路径编辑”选项卡 >“编辑”面板 >“区域内编辑”以显示“编辑区域内刀具路径”对话框。
3. 在“选择区域”选项卡上，选择“区域定义方法”列表中的“多边形”，然后选择“侧边”列表中的“内”。

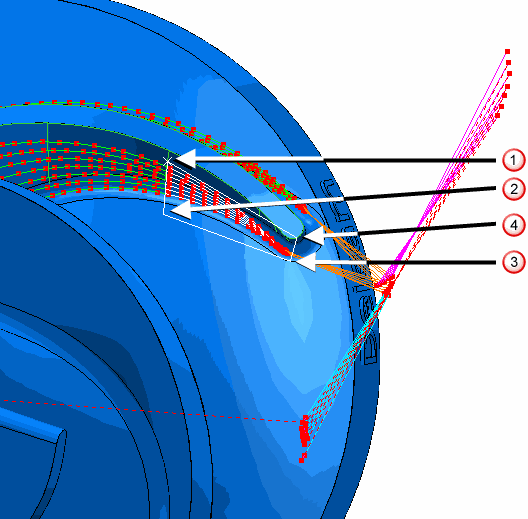

4. 通过选择与下面的点 、、 和 类似的点来创建一个多边形：



5. 单击“保存选择”。 刀具路径的已选部分会变为白色。

   如果要添加刀具路径的其他部分，请先选择这些部分，然后单击“保存选择”按钮以将它们添加到当前选择中。在本例中，已选择了所需部分。

6. 选择“指定改变”选项卡，然后从“编辑类型”列表中选择“轴插补”。
7. 单击“点分布” 按钮。在出现的“点分布”对话框中：
   1. 在“输出类型”列表中，选择“重新分布”。
   2. 在“公差系数”框中，输入 0.5。
   3. 选择“点间距离”选项。
   4. 在“最大距离”框中，输入 0.5。
   5. 在“网格系数”框中，输入 0.1。
   6. 选择“限制最大三角形长度”选项。
   7. 在“最大三角形长度”框中，输入 1.0。
   8. 单击“接受”以关闭“点分布”对话框。

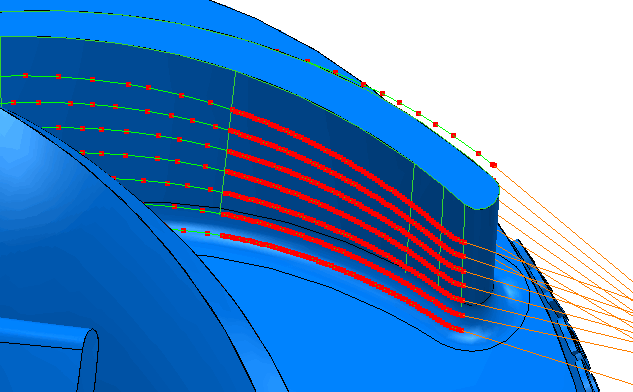

8. 在“编辑区域内刀具路径”对话框中，单击“应用”以创建其他点。
