平坦面加工

可使用“平坦面加工”页面指定如何加工模型上的平坦区域。此页面包含以下选项：

加工平坦区域 - 选择如何标识模型上的平坦区域。以下选项用于确定 Z 高度的位置。

• 关 - 选择此项时，系统不考虑平坦区域。此选项会禁用对话框的其余部分。

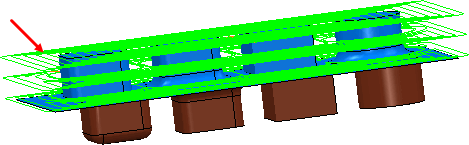

• 区域 - 选择此项可在加工主层之后单独加工平坦区域。

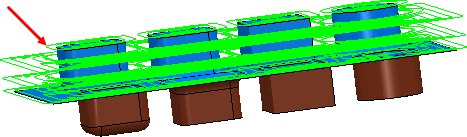

• 层 - 选择此项可加工在其中探测到平坦区域的整个层。



  选择“层”时，只有“多重切削”和“平坦面公差”选项可用。

多重切削 - 选择此项可在加工平坦区域时启用多条垂直路径。

• 切削次数 - 输入路径数量。
• 下切步距 - 输入连续路径之间的最大距离。
• 最后下切步距 - 选择此项可为最终路径指定与常规下切步距不同的单独下切步距距离。例如，您可能需要 3 mm 的常规下切步距以及下切步距为 1 mm 的最终路径。这将产生后跟一条精加工路径的几条粗加工路径。
  注： 这不同于在区域清除 Z 高度对话框中通过模型的平坦区域定义的 Z 高度（通过此方式定义的平坦区域 Z 高度与平坦曲面完全一致）。在“平坦面加工”页面中，Z 高度按“公差”进行偏移。

允许刀具在平坦面以外 - 选择此选项可允许刀具移到平坦区域之外。这可缓解沿尖边运行刀具的问题。

注： 此选项在进行 Vortex 旋风铣加工时不可用，因为必须允许刀具处于平坦区域之外。

进刀余量(刀具直径单位) - 以刀具直径百分比形式指定外侧进刀。

平坦面公差 - 指定用于探测平坦曲面的距离公差。如果曲面的高度变化幅度大于此值，则系统不会将该曲面探测为平坦曲面。这可让您将具有凹凸和缺陷的曲面包括在平坦面加工的范围内。

查找三角形上的平坦面 - 选择此项可查找三角形以及曲面上的平坦区域。取消选择此项时，PowerMill 不会考虑包含三角形的模型部分。

忽略孔 - 选择此项可忽略小于指定值的孔。

• 分界值(刀具直径单位) - 指定将忽略的孔。例如，值为 2 时，系统会忽略大小最多为刀具直径两倍的任何孔。

注： “忽略孔”参考孔顶部的等高切面定义。任何孔的平坦底部仍会被加工。

进刀移动

PowerMill 可以通过从外侧进刀或通过斜向移动来向平坦区域进刀。通常，PowerMill 最好是无需斜向移动就能向平坦区域进刀，但这并非始终可行。

为了无需斜向移动就能从毛坯外侧进刀，PowerMill 会：

• 将平坦区域的一部分延长到毛坯外并进入已加工的区域，而且；
• 使用切削移动填充延长的部分。

通过将该部分延长到已加工的区域，机床可以在开放空间中向平坦区域进刀。仅当延长的部分满足以下条件时，PowerMill 才会延长平坦区域的一部分：

• 具有机床可以进刀的外侧边缘。
• 不会过切模型。
• 宽度足以成功光顺轮廓。
• 可以在一个刀具直径的距离内到达已加工的区域。

如果延长的部分不满足条件，则 PowerMill 不会延长平坦区域，而是改用斜向移动来对刀具路径进刀。
