编辑复合曲线

本例说明如何编辑由直线和圆弧组成的复合曲线。其编辑方式类似于编辑直线和编辑圆弧，并且假设您知道如何编辑圆弧和直线。

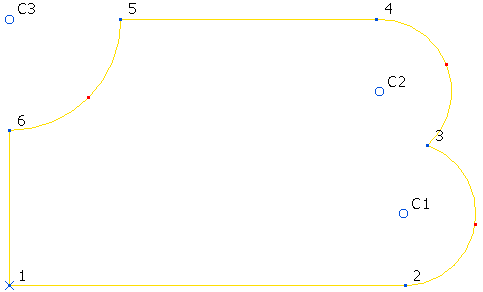

1. 选择复合曲线以进行编辑。

   如果不在曲线编辑模式下，则双击曲线以进行编辑。

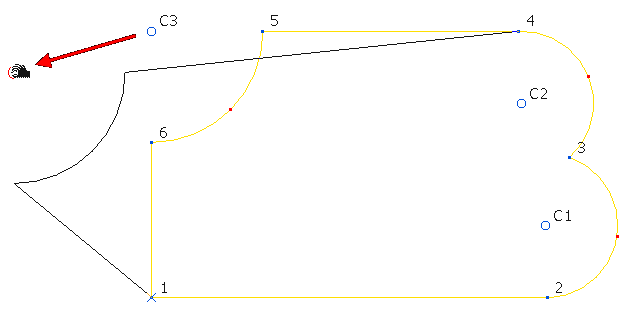

2. 单击并拖曳点 C3。



   圆弧的半径保持相同。这会更改直线的长度和角度以重新连接移动的圆弧。

3. 单击并拖曳点 C2。



   如果可能，当移动的圆弧与另一个圆弧相邻时，系统会在相交点处裁剪这两个圆弧。如果没有相交点，则系统会添加切线 。

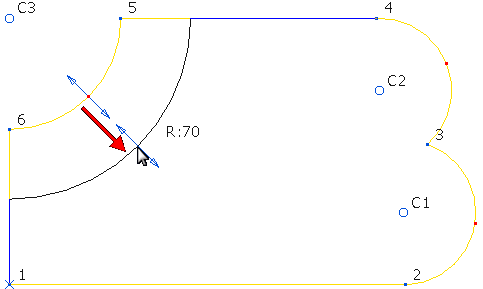

4. 单击并拖曳点 5 与 6 之间的红色点。



   圆弧的中心点保持不变。圆弧的半径会更改，且系统会重新裁剪连接到圆弧的直线。

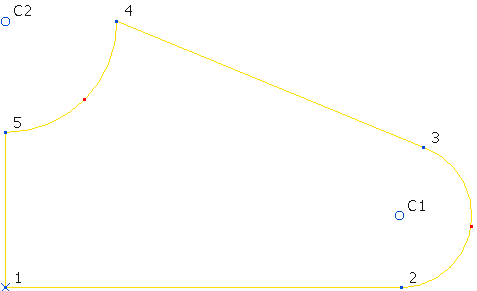

5. 选择点 C2，然后单击“曲线工具”选项卡 >“点”面板 >“删除”以删除圆弧。

   系统会在点 3 与 4 之间将圆弧替换为直线，并对圆弧重新编号（因此 C3 会变为 C2）。



   系统会在点 3 与 4 之间将圆弧替换为直线。

6. 单击“曲线工具”选项卡 >“历史”面板 >“撤销”以恢复到步骤 4。
7. 选择点 4，然后单击“曲线工具”选项卡 >“点”面板 >“删除”以删除圆弧。

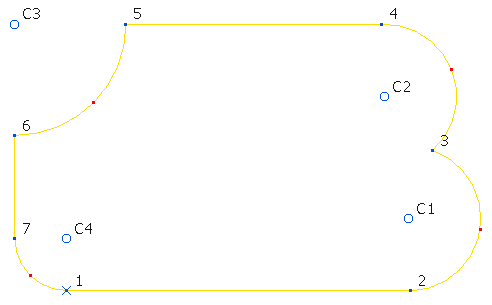

如果具有圆倒角拐角：

如果删除圆倒角 (C4)，则系统会假设您要将圆倒角半径减小为 0。
