机床仿真

本例说明机床以及刀具路径的仿真。本例使用 5 轴轮廓刀具路径，但同样的原理适用于标准 3 轴加工。

1. 单击“仿真”选项卡，然后从“仿真路径”面板 >“条目”列表中选择要仿真的刀具路径或 NC 程序。
2. 从“仿真路径”面板 >“刀具”列表中选择要仿真的刀具。

   在“刀具”选项中，您可以选择除最初用来创建刀具路径的刀具以外的刀具，以创建仿真。例如，刀尖可以与用来创建原始刀具路径的刀具完全相同，但另行定义刀柄和夹持。

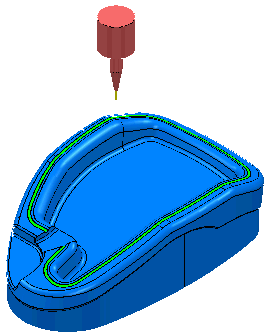

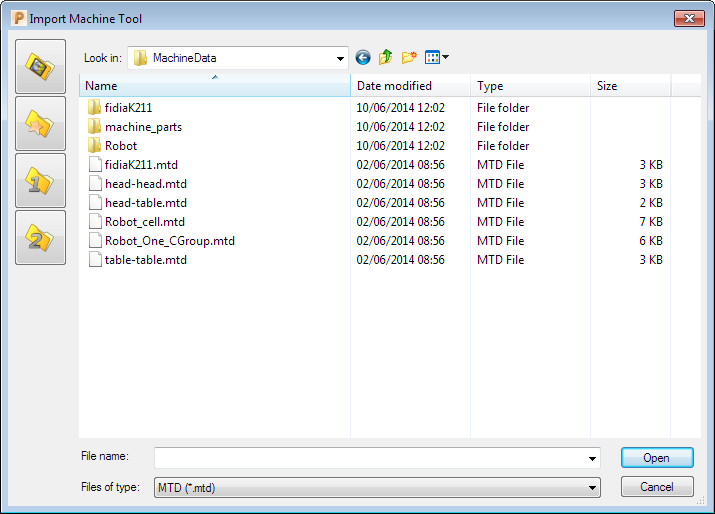

3. 单击“机床”选项卡 >“文件”面板 >“输入”以显示“输入机床”对话框：



   1. 移动到 MachineData 目录并选择机床，在本例中为 fidiaK211.mtd。机床始终具有 *.mtd 扩展名。
   2. 单击“打开”以关闭该对话框并加载机床。



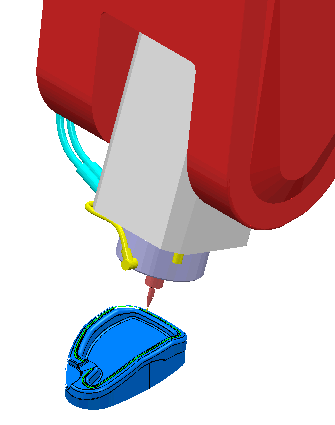

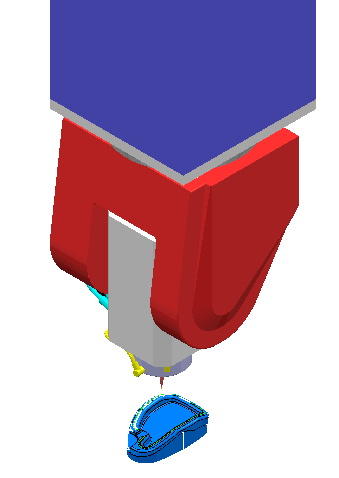

4. 单击“仿真”选项卡 >“仿真控制”面板 >“运行”>“运行到末端”以运行仿真。



注： 如果要在任何时候暂停仿真，请单击“仿真”选项卡 >“仿真控制”面板 >“暂停”。
