可使用“特征外螺纹铣削”页面创建外螺纹。
深度类型 - 选择如何确定最大螺纹深度。
- 特征 - 螺纹从凸台底部开始。选择此项将禁用“深度”域，因为 PowerMill 会计算此值。
- 用户定义 - 螺纹从凸台顶部下方一段距离处开始。在“深度”域中输入此距离。
深度 - 输入最大螺纹深度。仅当为“深度类型”选择“用户定义”时，此选项才可用。如果为“深度类型”选择“特征”，则 PowerMill 会为您计算此值。
间隙 - 输入凸台顶部上方的距离。默认情况下，这与相对开始 Z 高度相同。
圈数 - 输入螺纹铣刀的铣削圈数。如果加工高凸台，可能需要铣削多圈。
节距 - 输入从一个螺纹槽到下一个螺纹槽的距离。
公差 - 输入公差值以确定刀具路径遵循凸台轮廓的精确度。
开始位置数 - 输入值以创建多条围绕刀轴旋转并且间距相等的相同刀具路径。选择此项可让您生成交织螺纹。

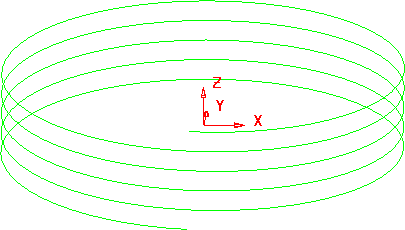

具有一个开始位置的刀具路径：

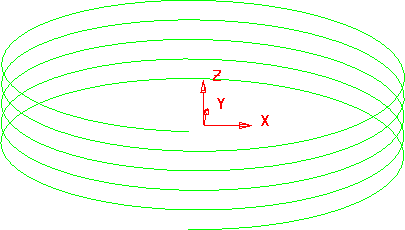

具有三个开始位置的刀具路径：
径向路径 - 输入径向间隔的螺旋刀具路径数量：

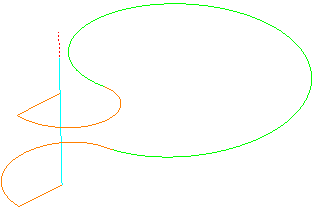

一条路径：

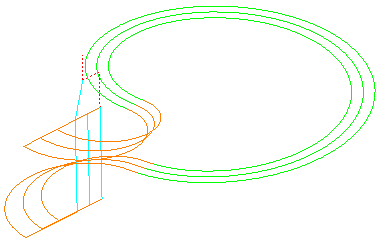

三条路径：

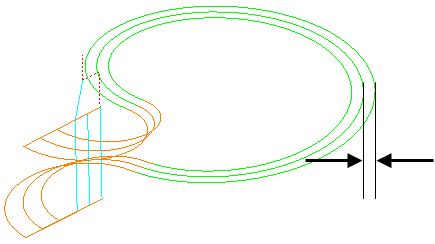

行距 - 输入连续路径之间的距离。
切削方向 - 选择铣削技术。“切削方向”和“手型”的组合可确定切削方向。
|
右手螺纹 |
左手螺纹 |
|
|
顺铣 |
顺时针，向下 |
顺时针，向上 |
|
逆铣 |
逆时针，向上 |
逆时针，向下 |
手型 - 选择螺纹在正 Z 方向上移动时的旋转方向。
- 左 - 创建在正 Z 方向上顺时针旋转的螺旋刀具路径。
- 右 - 创建在正 Z 方向上逆时针旋转的螺旋刀具路径。
余量 - 输入零件留下的材料量。单击“余量”
按钮将“余量”框分成“径向余量”
和“轴向余量”
。使用这两个设置将分开的“径向余量”和“轴向余量”指定为独立的值。分开的“径向余量”和“轴向余量”值对正交零件很有用。您可以在斜壁零件上使用独立余量，但预测结果会变得更困难。
径向余量 - 输入刀具的径向偏移。进行 2.5 轴或 3 轴加工时，输入正值可在垂直壁留下材料。
轴向余量 - 输入刀具的偏移（仅在刀轴方向）。进行 2.5 轴或 3 轴加工时，输入正值可在水平面留下材料。
